[DIY] 제네시스 BH B필러 탈거방법

2008년식 제네시스 BH의 B필러 탈거방법을 공유합니다. 준비물은 14mm 복스 렌치, 100mm 복스 드라이버, 리무버(또는 일자 드라이버) 정도만 있으면 됩니다. 작업순서는 ① 좌석에 연결된 안전벨트 로어 앵커 분리, ② 앞뒤 도어 스카프 탈거, ③ B필러 하단 트림 탈거, ④ B필러 탈거 순으로 합니다.





먼저, 좌석에 연결된 안전벨트 로어앵커 분리를 위해 로어앵커 좌석 커버를 탈거합니다. 아래 사진의 ① 빨간색 화살표 부분의 틈에 리무버를 넣어 커버의 아래쪽부터 분리한 후 ② 커버를 파란색 화살표 방향으로 들어올립니다.





아래 사진은 로어앵커부의 좌석 커버 안쪽 사진입니다. 노란색 점선원 부분에 플라스틱 돌출부가 있으므로 분리할 때 커버를 들어 올려야 합니다. 먼저, 리무버로 빨간색 부분의 플라스틱 걸이를 빼내야 하니 참고하세요.





커버를 들어내면 아래와 같이 빨간색 점선원 부분에 14mm 볼트로 안전벨트가 연결되어 있고, 파란색 화살표 부분에 안전벨트 연결부의 철재 돌출부가 끼워져 있는 것을 볼 수 있습니다.





아래 사진과 같이 14mm 복스 렌치를 이용하여 볼트를 풀어 줍니다.

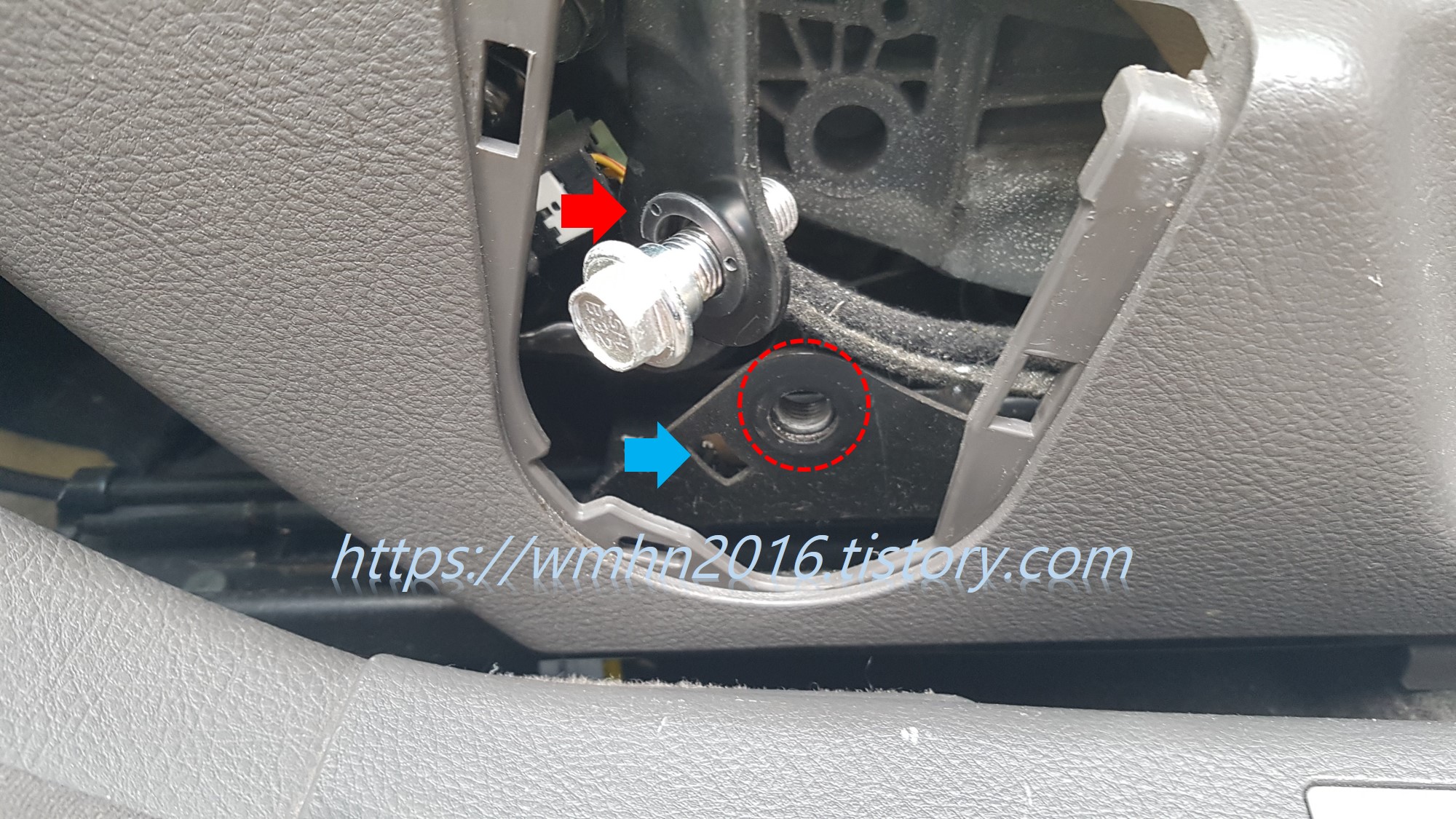

풀어준 안전벨트 연결부와 볼트 사진입니다. 빨간색 점선원 부분에 볼트가 연결이 되며, 빨간색 화살표가 가리키는 안전벨트 연결부의 끝 돌출부가 파란색 화살표 부분의 홈에 끼워져 위치를 자리잡게 됩니다.

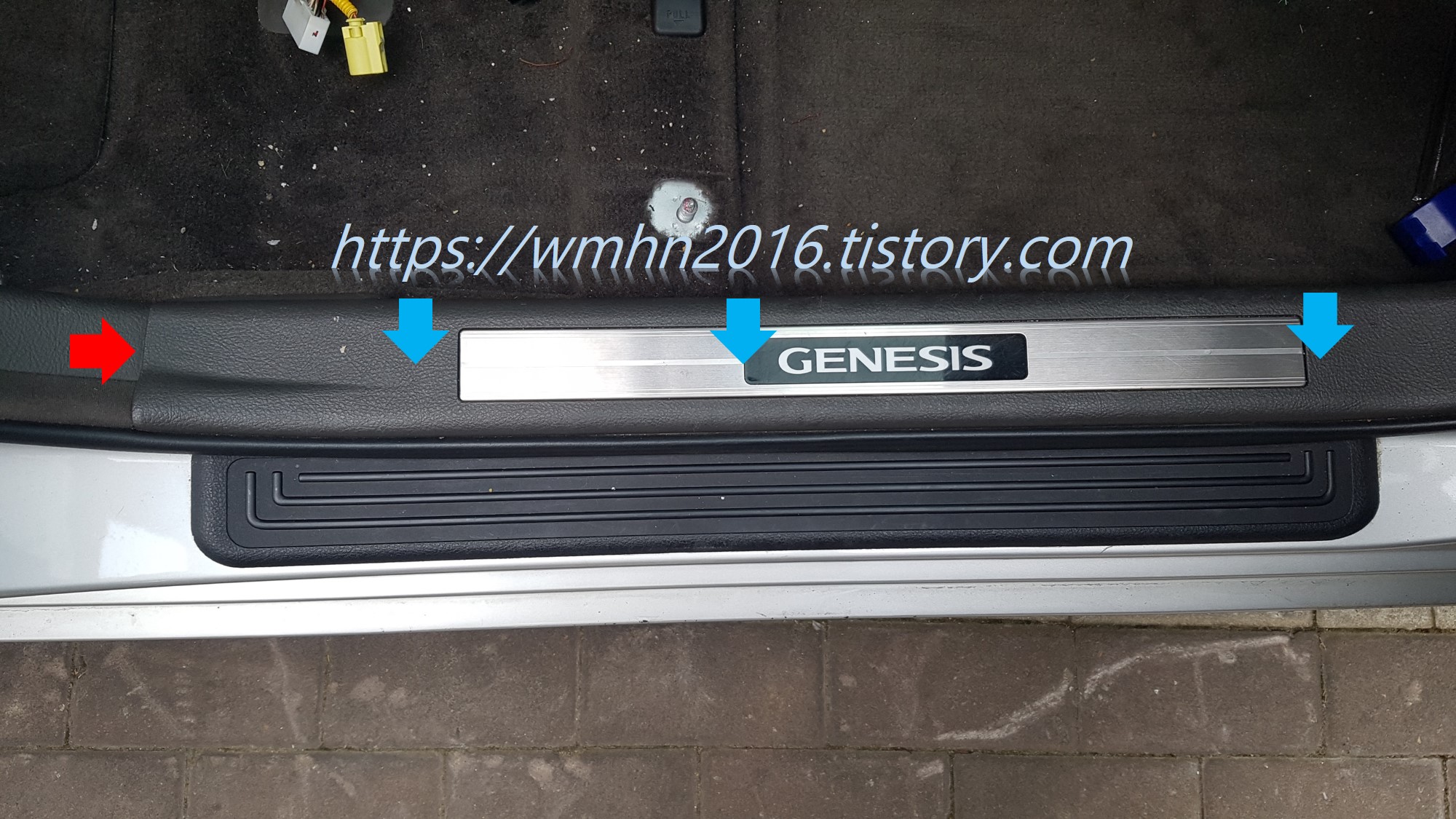

안전벨트 로어앵커를 분리한 후 앞뒷 도어 스카프 트림을 탈거하여야 합니다. 빨간색 화살표 부분에 리무버를 끼워 도어스카프를 들어 올립니다. 파란색 화살표가 가리키는 부분의 안쪽에 연결핀이 위치하고 있으며, 도어 스카프 트림은 안쪽에 커넥터와 연결되어 있으니 도어스카프 트림을 약 5cm 정도만 들어올린 후 커넥터를 분리하여야 합니다.

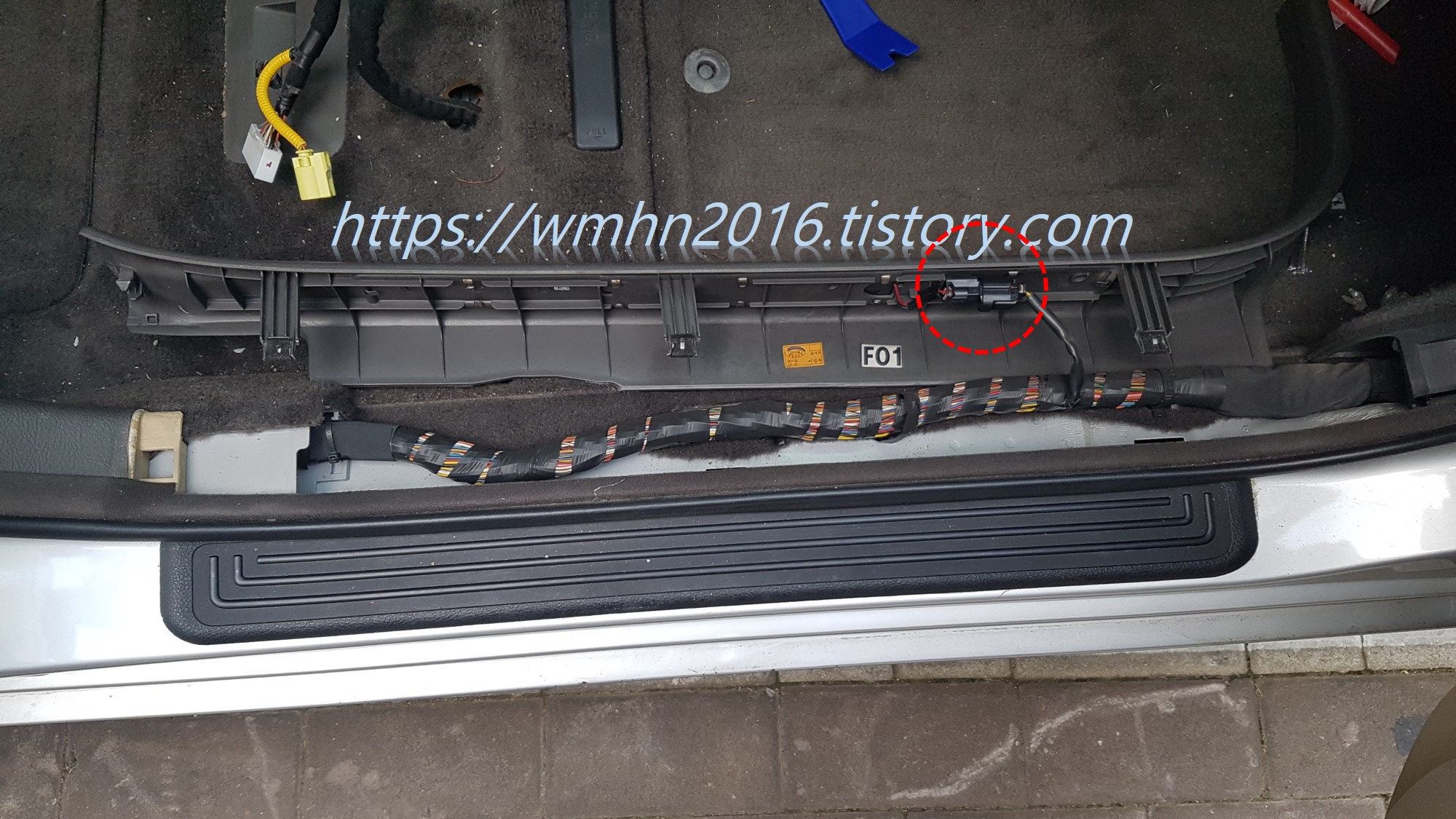

도어스카프 트림 안쪽의 사진을 보면 빨간색 점선원 부분에 연결된 커넥터를 볼 수 있습니다.





빨간색 화살표 부분을 눌른 상태에서 커넥터를 빼 주시면 간단히 분리됩니다.





뒷문 도어스카프 트림도 동일한 방법으로 분리합니다. 빨간색 부분에 리무버를 이용하여 스카프를 들어 올립니다. 앞문 도어스카프와 마찬가지로 안쪽에 커넥터가 있으니 참고하세요.





앞문 도어스카프 트림과 동일하게 빨간색 부분을 눌른 상태에서 커넥터를 분리합니다.





다음은 B필러를 감싸고 있는 웨더스트립을 분리하여야 합니다. 웨더스트립은 별도의 도구가 없이 손으로 잡아 빼시면 됩니다.

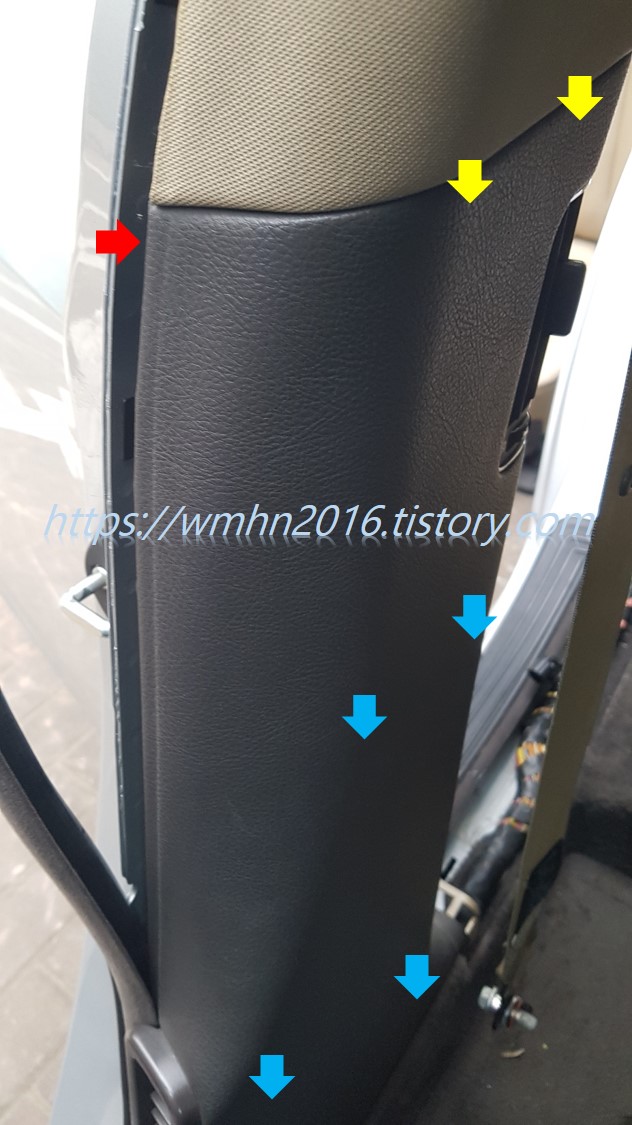

다음은 B필러 하단 트림을 탈거하여야 하는데요. 아래 사진의 노란색 화살표 2개 부분에는 B필러와 연결된 연결핀이 있으며 파란색 화살표 4개 부분에는 차체와 연결된 연결핀이 있으니 이를 참고하여 빨간색 화살표 부분부터 리무버를 이용하여 틈을 벌려 B필러 하단 트림을 분해합니다. B필러 하단 트림에 직접 연결된 전선이나 케이블은 없으나 안쪽의 차체에 연결된 커넥터 등이 있으니 틈을 벌리면서 안쪽을 살펴보며 트림을 탈거하도록 합니다.





아래 사진처럼 윗쪽부터 트림을 차체에서 분리합니다.





탈거된 B필러 하단 트림의 안쪽 사진입니다. 화살표 부분들은 연결핀이며 빨간색 점선원 부분은 웨더 스트립과 연결되는 철제클립이니 참고하세요.





아래 사진처럼 웨더스트립에 빼져 있는 철제클립은 B필러 하단 트림에 조립하여 주시기 바랍니다.





아래 사진은 B필러 하단부입니다. B필러 하단 트림의 연결핀이 고정되는 홀이 노란색 화살표로 가리키는 부분입니다.





이제 마지막으로 B필러를 탈거하면 완료됩니다. 다른 필러와 마찬가지로 빨간색 화살표가 가리키는 에에백 표시 커버의 한쪽 부분을 선택하여 리무버로 틈을 벌려 올려준 후 커버를 제거합니다.





그러면 안쪽에 10mm 볼트로 B필러가 차체에 고정되어 있는 것을 볼 수 있습니다. 이 볼트를 풀어 줍니다.





볼트를 풀어준 후 빨간색 화살표가 가리키는 B필러 윗부분부터 리무버를 이용하여 틈을 벌려 B필러를 탈거해 줍니다. 위에서 풀어준 안전벨트는 B필러에서 간단히 빼주면 되니 참고하세요.

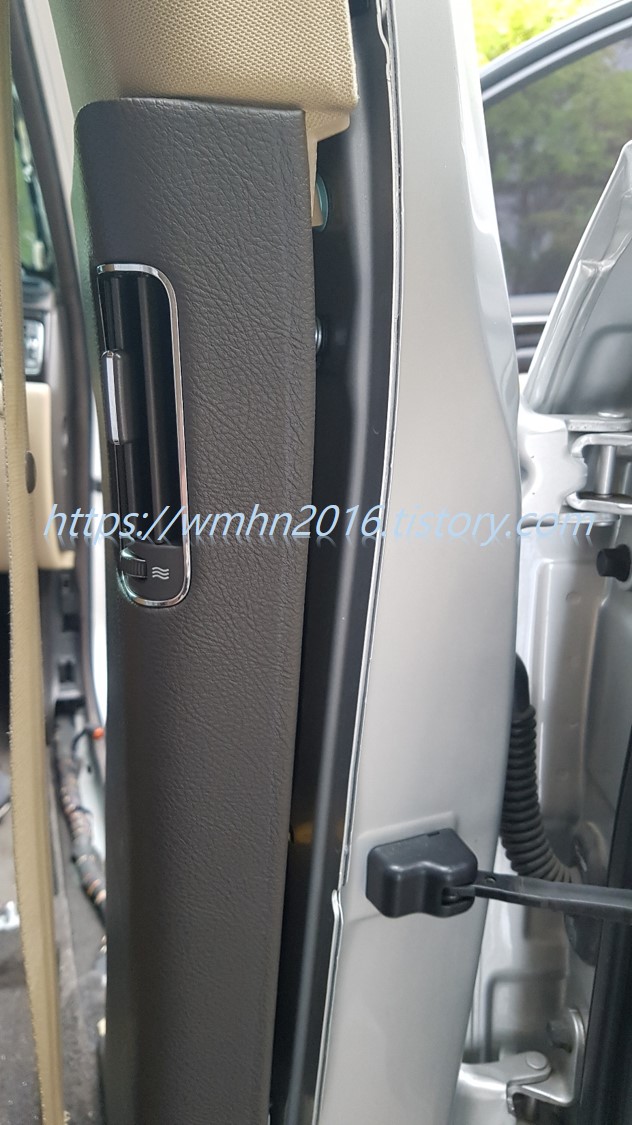

아래 사진에서 보다시피 B필러 안쪽에는 전선이나 커넥터가 없으니 참고하시기 바랍니다.





탈거된 B필러의 사진입니다. 안쪽을 촬영하지 못해 아래 사진을 기준으로 연결핀 등을 설명하겠습니다. 파란색 화살표 4개가 가리키는 부분이 연결핀으로 차체와 고정되는 부분이며, 빨간색 점선원 4개의 부분은 웨더스트립과 고정되는 철제클립이 있는 부분입니다.





이상으로 2008년식 제네시스 BH의 B필러 탈거방법에 대한 설명을 마치겠습니다.
