[DIY] 휴테크 카이즈와이 안마의자(HT-9741) 리모컨 분해방법

휴테크 카이즈와이 안마의자(HT-9741) 리모컨 분해방법을 공유합니다. 저의 경우는 안마의자를 작동시키면 리모컨에 전원이 들어왔다 꺼지는 증상을 보였는데, 혹시나 리모컨 전원선 연결부가 떨어져 있으면 납땜을 하고자 분해하였으나 전원선에 문제가 없어 해결이 되지 않았습니다. 준비물은 히팅건 또는 드라이어, 소형 (+) 드라이버, 리무버나 헤라가 필요합니다.





리모컨 뒷면에 있는 상품개요입니다. 모델명은 HT-9741(휴테크 카이즈와이 안마의자)이고, 리모컨 모델명은 따로 나오지 않네요.





리모컨 전면 터치부 모서리 6곳 안쪽에 (+) 나사가 체결되는 방식으로 리모컨이 조립되어 있습니다. 이를 위해선 히팅건이나 드라이어로 아래 빨간색 점선원 부분을 가열한 후 접착스티커를 조금만 띠어낸 후 나사를 풀어야 합니다.





아래와 같이 전면 터치부 일부를 조금만 떼어낸 후 안에 보이는 나사를 풀어 줍니다.





그러면 아래와 같이 리모컨 뒷면 커버가 쉽게 분리됩니다.





아래 빨간색 점선원 부분이 전원선 연결부입니다. 제 경우는 멀티미터로 검사해 봐도 이상이 없었습니다.





전원선 연결부는 아래와 같은 커넥터로 연결되어 있는데 살짝 흔들어 빼면 쉽게 분리가 됩니다.





반응형

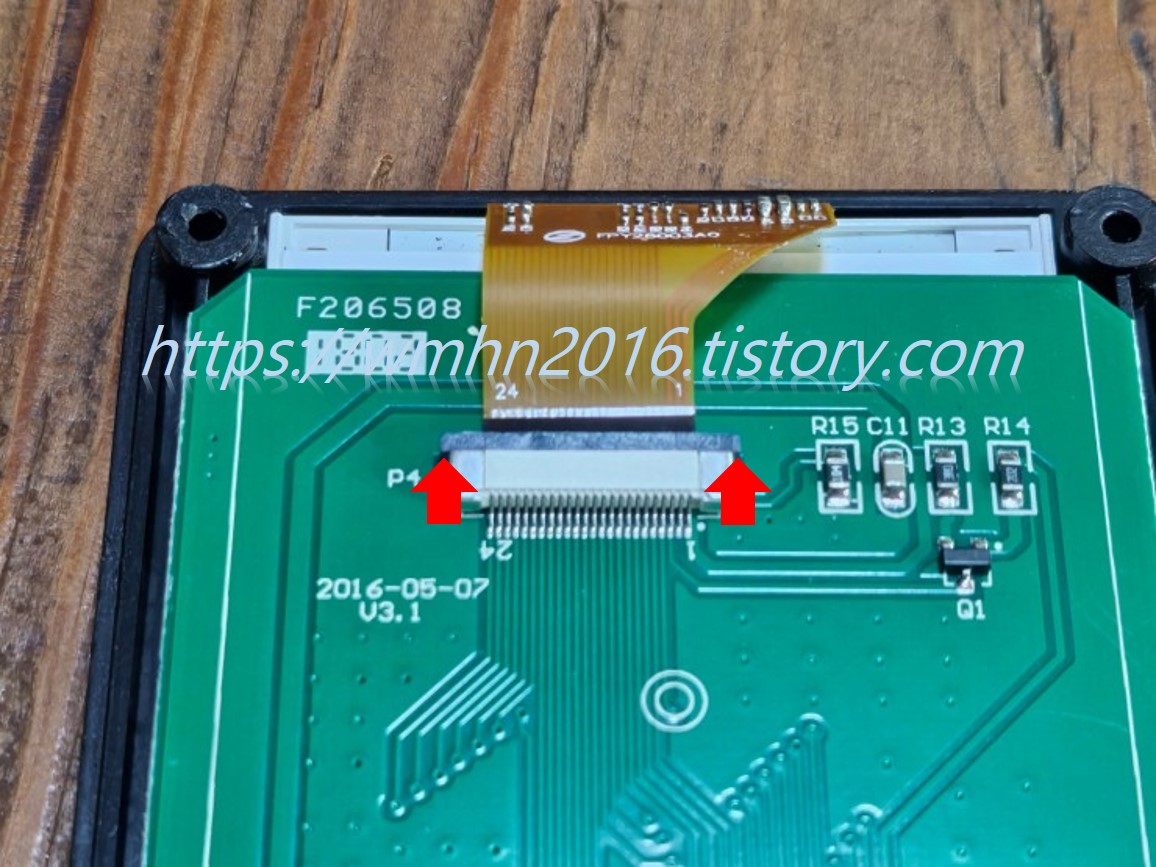

리모컨 메인보드 윗쪽을 보면 LCD 화면과 연결되는 것으로 보이는 케이블이 있습니다. 이 케이블은 아래 빨간색 화살표가 가리키는 커넥터 검은색 플라스틱 부분을 밀어내면 쉽게 빠집니다.





커넥터 검은색 플라스틱을 아래와 같이 밀어 올린 후 케이블을 분리합니다.





케이블이 분리된 사진입니다.

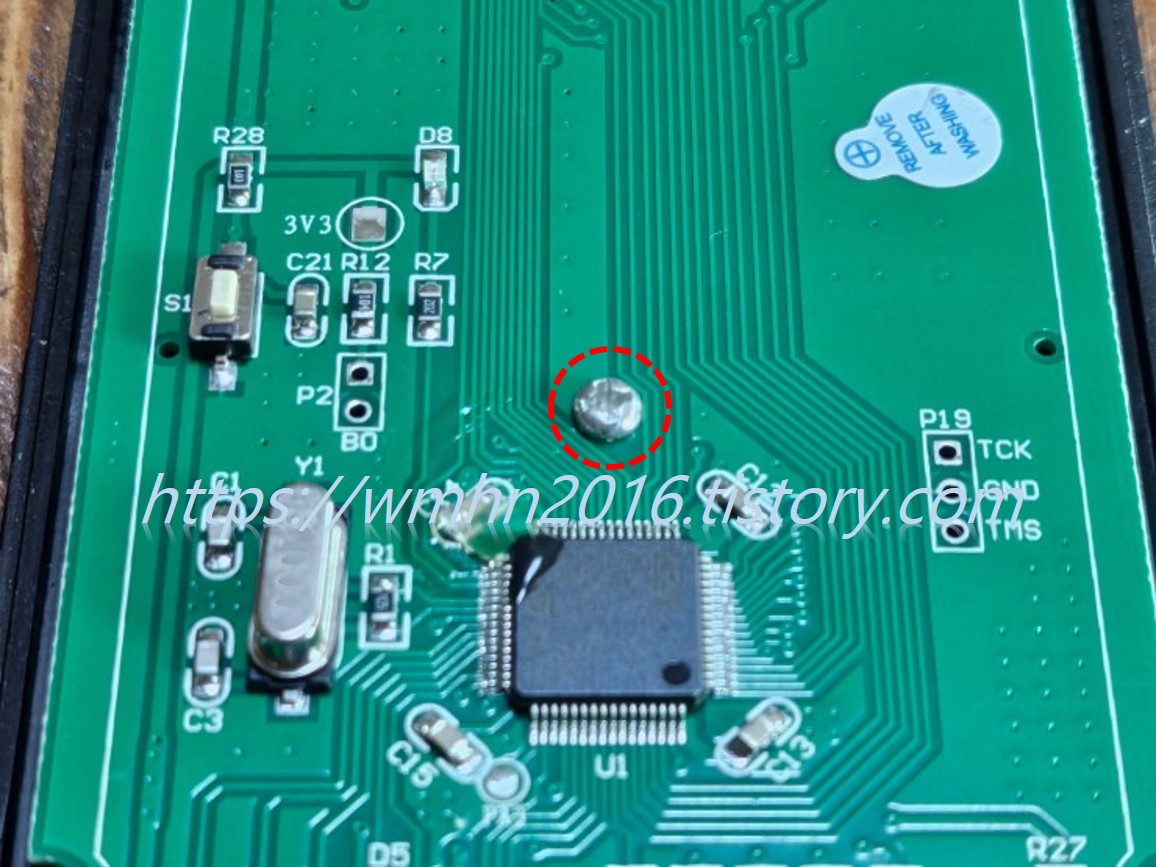

리모컨 메인보드는 (+)나사 하나로 고정되어 있는데 이 나사를 풀어주면 쉽게 분리됩니다.





리모컨 메인보드 뒷면에도 케이블이 아래와 같이 연결되어 있으니 리모컨 메인보드를 살짝 들어올린 후 케이블을 분리합니다.





LCD 화면 연결케이블과 마찬가지로 아래 빨간색 화살표가 가리키는 커넥터 회색 플라스틱 부분을 살짝 밀어 올리면 케이블이 분리됩니다.





분해된 리모컨의 사진입니다.





이상으로 휴테크 카이즈와이 안마의자(HT-9741) 리모컨 분해방법에 대한 간단한 설명을 마치겠습니다.
