[DIY] 욕실 환풍기 분해 및 청소방법

욕실 환풍기 분해 및 청소방법에 대하여 공유합니다. 힘펠 C2-100LW를 기준으로 설명하겠으며, 준비물은 (+)드라이버, 10mm 복스 및 복스렌치, 펜치 및 케이블타이(대형), 윤활방청제(WD40 등) 입니다.





작업 전에 안전을 위해서 욕실 전기차단기를 내려서 작업하여야 합니다. 힘펠 환풍기 같은 경우는 전원콘센트에 전원플러그로 연결되어 있는 상태라 전기차단기를 내리지 않고도 작업이 가능하지만 만약의 경우를 대비하여 전기차단기를 내려주세요.
제일 먼저, 욕실 환풍기 그릴커버를 분리합니다. 별다른 공구없이 손으로 잡아 당겨주면 됩니다.





본체 커버도 분리하여 줍니다. 이것도 손으로 잡아 당겨주면 쉽게 분리됩니다.





다음은 본체를 천장에서 분리합니다. 본체 모서리에 있는 4개의 (+) 나사를 풀어주면 쉽게 분리됩니다.





다음은 전원선을 빼주어야 합니다. 다른 환풍기 제품은 본체를 열고 전원커넥터를 빼줘야 하는 경우가 있으나 힘펠 환풍기의 경우는 전원플러그만 빼줘도 됩니다. 저의 경우는 환풍기 부착부위 천장에 전원콘센트가 없어서 욕실 유지보수 개구부를 찾아서 분리하였습니다.





욕실 천장을 보면 아래 사진과 같이 욕실 천장에 유지보수를 위한 개구부가 있습니다. 아래 화살표 부분의 걸쇠를 밀어주면 개구부 커버를 열수 있습니다.





아래와 같이 개구부 걸쇠를 풀어준 후 커버를 들어 올리면 됩니다.





저의 경우는 아래 사진과 같이 천장에 콘센트가 있어서 전원플러그를 빼는 방식으로 전원연결을 해제하였습니다.





다음은 환풍기 환풍구를 분리합니다. 보통 케이블타이로 연결되어 있으니, 케이블타이를 잘라 주면 쉽게 빼집니다.





분리된 환풍구입니다. 저는 케이블타이 걸쇠부분을 송곳이나 (-)드라이버로 눌러서 케이블타이를 재사용할 수 있도록 풀었습니다.





분리된 환풍기입니다. 이물질 등이 많이 끼어서 소음도 발생하고 위생적으로 좋지 않더군요.





본체를 살펴보면 모터부 커버를 볼 수 있는데 보통 (+) 나사로 연결되어 있습니다. 이 (+) 나사를 풀어 모터부 커버를 분리하여 줍니다.





커버를 분리하면 아래와 같은 모터부를 볼 수 있습니다.





반응형





힘펠 환풍기의 경우는 LED 표시등 연결부품도 있습니다. 저의 경우는 LED 표시등이 고장나서 이 LED 표시등을 제거하여야 했습니다. 이를 위해서는 아래와 같이 LED 표시등 전원선을 덮고 있는 커버를 분리해 주면 되는데요. 아래와 같이 손으로 커버를 밀어 올리면 쉽게 분리됩니다.





LED 표시등은 아래 빨간색 화살표가 가리키는 전원커넥터를 빼서 분리하면 됩니다.





분리된 LED 표시등입니다. 저의 경우는 LED 표시등 기판이 습기 등으로 인해 못쓰게 되었습니다. 안전을 위해 LED 표시등을 제거하고 LED 표시등 전원연결 커넥터를 수축튜브로 절연하여 주었습니다.





다음은 주전원 커넥터를 분리하여 줍니다.





환풍기 모터의 볼베어링 등을 청소하기 위하여 모터부를 분리합니다. 아래와 같이 (+) 나사 2개가 본체와 모터부를 연결하고 있는데 이 나사들을 풀어줍니다.





팬부위를 보면 팬과 모터를 연결하고 있는 너트를 볼수 있습니다. 10mm 너트이므로 복스렌치를 이용하여 풀어 줍니다.





분리된 모터입니다.





모터를 분리하기 위해서는 아래와 같이 (+) 나사 2개를 풀어주면 됩니다.





위와 같이 나사를 풀어준 후 모터를 빼주면 쉽게 분리됩니다.





분해된 모터입니다. 저는 아래 화살표 부위에 윤활방청제 WD40을 1시간 간격으로 2번 뿌려 주었습니다. 소음이 많이 줄기는 했으나, 볼베어링이 오래된 것이 소음발생의 주원인이어서 소음문제를 완벽하게 해결하지는 못했습니다.

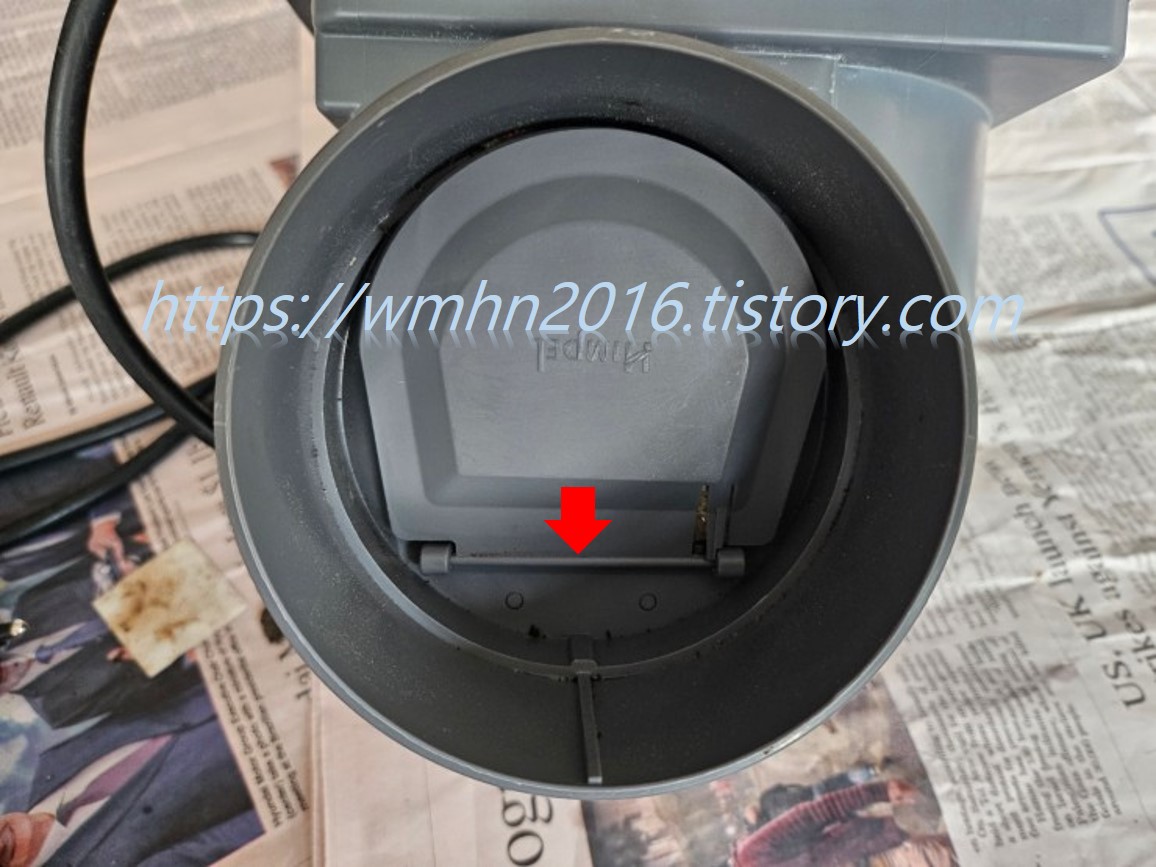

이제 환풍기 몸체에서 환기댐퍼를 분리합니다. 중력식 댐퍼로 화살표 부분을 살짝 구부리면 환기댐퍼가 분리됩니다.





환기댐퍼를 분리한 후의 사진입니다. 환풍기 몸체에서 팬은 분리가 되지 않으므로 청소하기가 쉽지 않습니다. 저는 베이킹 파우더와 세제를 풀어준 물에 불려준 후 청소솔 등으로 닦아서 청소하였습니다.





이상으로 욕실 환풍기 분해 및 청소방법에 대한 설명을 마치겠습니다.
