[DIY] 제네시스 BH 330 주차보조시스템 후방센서 고장 간단 수리법

제네시스 BH 330 주차보조시스템 센서의 고장 시 간단 수리법을 공유합니다. 제 차는 시동을 걸면 아래와 같이 운전석측 후방센서의 경고가 계속 들어오는 증상이 있었습니다. 제가 판단하기에는 일반적으로 센서가 고장나면 주차보조 시스템이 작동이 되지 않거나 모든 센서의 경고등이 뜨는데, 저의 경우는 주차보조 시스템이 작동되지만 운전석측 후방센서만 경고가 뜨므로 센서고장 보다는 센서 케이블의 접촉이 좋지 않은 것으로 판단하였는데 작업을 해 보니 역시 케이블 접촉문제였습니다. 준비물은 클립리무버, (+)드라이버, 10mm/12mm 복스알 및 복스스패너, 전기접점 부활제 입니다.





제 차량의 고장증상입니다. 주차보조 시스템은 작동하나 운전석측 후방센서가 경고를 계속 띄우는 증상이 발생하였습니다.

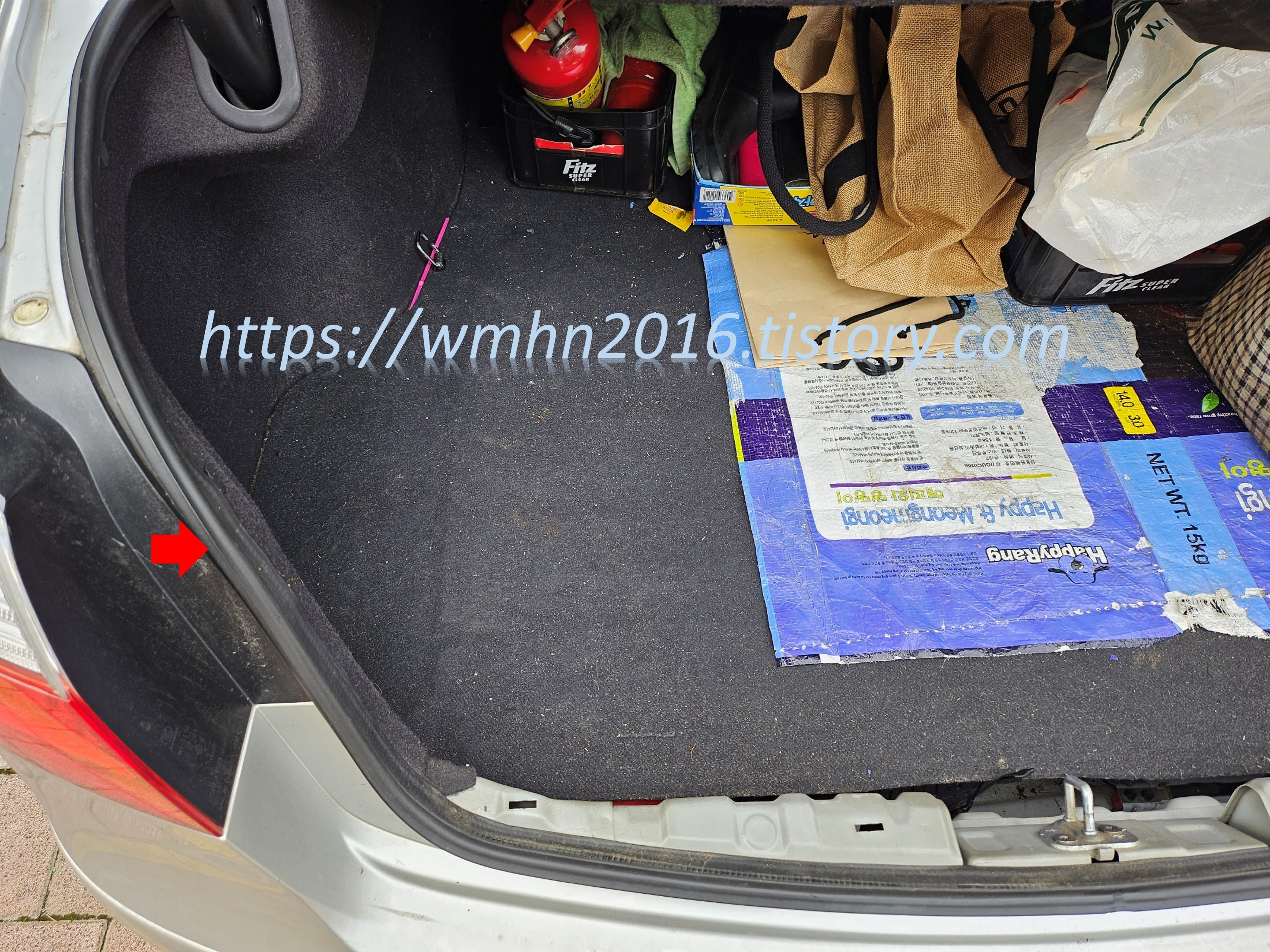

후방센서를 살펴보기 위해 먼저, 트렁크의 트림을 분리합니다. 먼저, 빨간색 점선원 부분의 내장핀을 리무버 등으로 뽑아 줍니다.





다음에 트렁크 바닥판을 들춰 보면 양쪽에 10mm 볼트로 트림이 더 고정되어 있습니다. 이 볼트도 풀어 줍니다. 그러면 트렁크 트림이 분리됩니다.





다음은 트렁크 웨더스트립을 손으로 잡아당겨 약간 빼주세요. 트렁크 벽면 내장재를 들춰내기 위해 필요합니다.





아래 사진 정도만 트렁크 웨더스트립을 빼 놓으면 됩니다.





수리할 후방센서쪽 트렁크 벽면 내장재를 보면 아래와 같이 내장핀으로 고정되어 있는데 이 내장핀을 리무버 등으로 뽑아 줍니다.





반응형





다시 트렁크 바닥판을 들춰보면 트렁크 벽면 내장재 아랫부분을 덮고 있는 러기지 사이드 보드가 있습니다. 이 보드는 (+)자 나사 2개, 10mm 너트로 고정되어 있는데 이 나사와 너트를 풀어 보드를 분리해 줍니다.





트렁크 벽면의 정지등 커버를 풀어 분리합니다.





그러면 트렁크 벽면 내장재를 들춰볼 수 있는데 정지등을 고정하고 있는 너트 3개와 전원케이블을 볼 수 있습니다. 먼저 노란색 화살표 부분을 누르면서 케이블을 분리합니다. 그리고, 너트도 풀어 줍니다.





그러면 정지등(리어 콤비네이션 램프)를 분리할 수 있는데 정지등을 떼어 내면 빨간색 화살표 부분에 공간이 있어 후방센서에 접근이 가능합니다.





빨간색 점선박스 부분의 센서부분인데 빨간색 화살표 부분을 벌리면서 빼내면 어렵지 않게 분리할 수 있습니다. 그런데 문제는 노란색 점선박스 부분의 전원커넥터입니다. 이 부분도 노란색 화살표 부분을 눌러주면서 커넥터를 빼 주면 되는데 저의 경우는 두손이 들어가지 않아 한손으로 빼보려고 해도 안되더군요. 손이 작거나 한손 기술이 좋으신 분들은 가능할 것 같습니다. 전 어쩔 수 없이 커넥터를 분리하지 않고 아래 파란색 화살표 부분에 전기접점부활제를 흠뻑 흘려주었습니다. 전기접점부활제에 대롱이 달려 있어 작업이 가능했습니다. 이후 조립하고 시동을 키니 주차보조 시스템이 정상적으로 작동하였습니다. 생각대로 커넥터 부분에 먼지가 많이 들어가 접점이 좋지 않은 문제였구요. 적은 비용으로 후방센서 수리를 마칠 수 있었습니다.





위와 같이 커넥터 접점문제는 후방 범퍼 탈거없이 간단히 조치가 가능하지만 센서 교환 등은 후방 범퍼의 탈거가 필요한 것 같습니다.
이상으로 제네시스 BH330 주차보조 시스템 후방센서 고장 간단 수리법에 대한 설명을 마치겠습니다.
