[DIY] 제네시스 BH330 보조정지등(보조제동등) 교체방법

2008년식 제네시스 BH330의 보조정지등(보조제동등)의 교체방법을 공유합니다. 이 보조정지등의 교체를 위해서는 뒷좌석 쿠션 및 등받이, C필러, 리어 패키지 트림 및 리어 패키지 트레이 트림을 탈거하여야 하여 정비성이 좋지 않습니다. 그러나 아래 방법대로 따라 하시면 아주 어렵지는 않으실 거에요. 준비물은 10mm, 12mm, 14mm 복스알 및 복스 렌치, 리무버 또는 (-) 드라이버, (+) 드라이버 입니다.

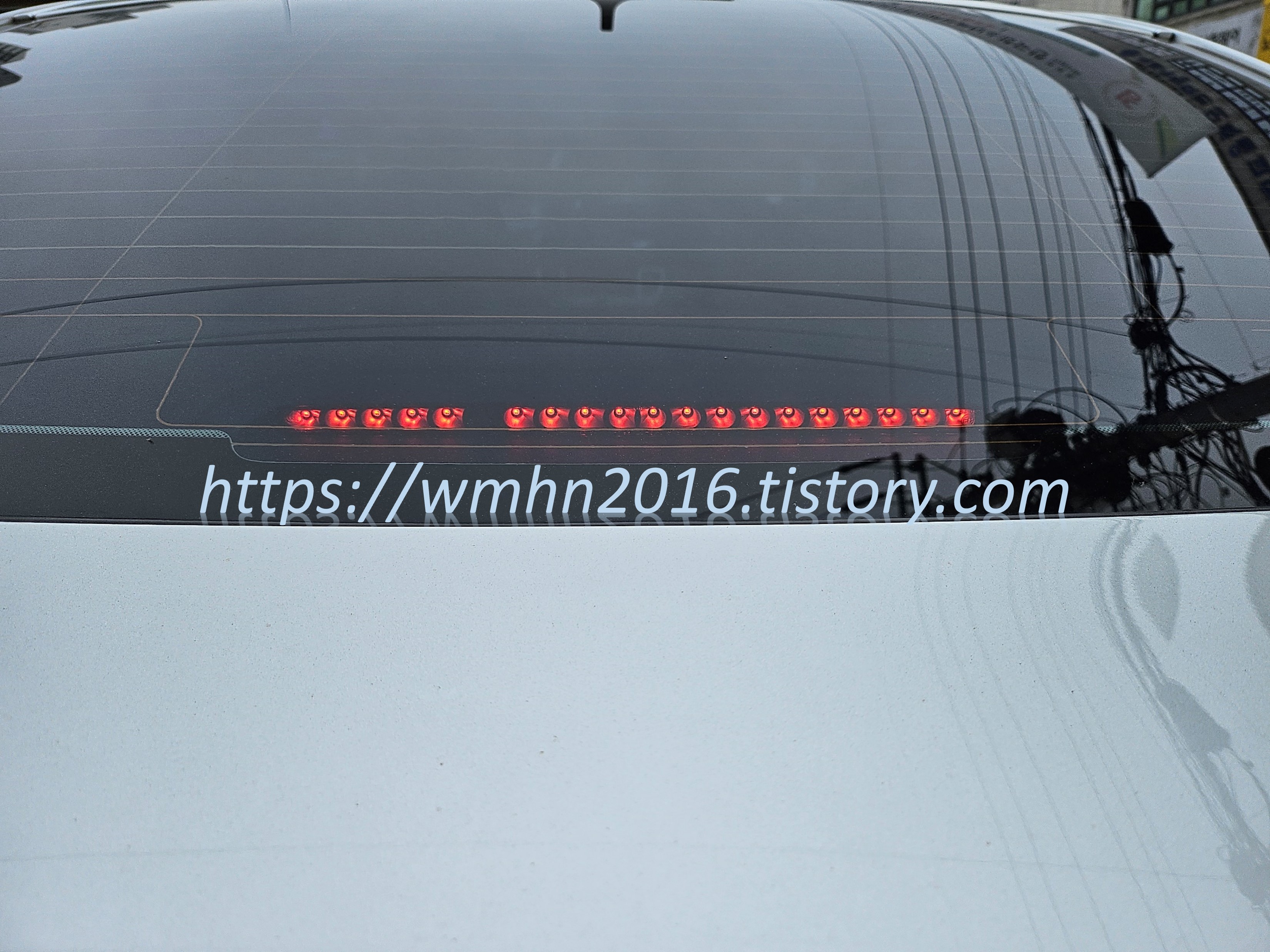

보조정지등 LED 중 1개가 아래와 같이 나오지 않아서 교체를 하였습니다. 결론적으로 말씀드리면 보조정지등의 분해가 매우 어려워 보조정지등 어셈블리(92700 3M010V2)를 구매하여 교체하였습니다.





먼저, 뒷좌석 쿠션을 탈거합니다. 탈거방법은 아래 링크의 글을 참고하세요.

[DIY] 제네시스 BH 리어시트 쿠션 탈거방법

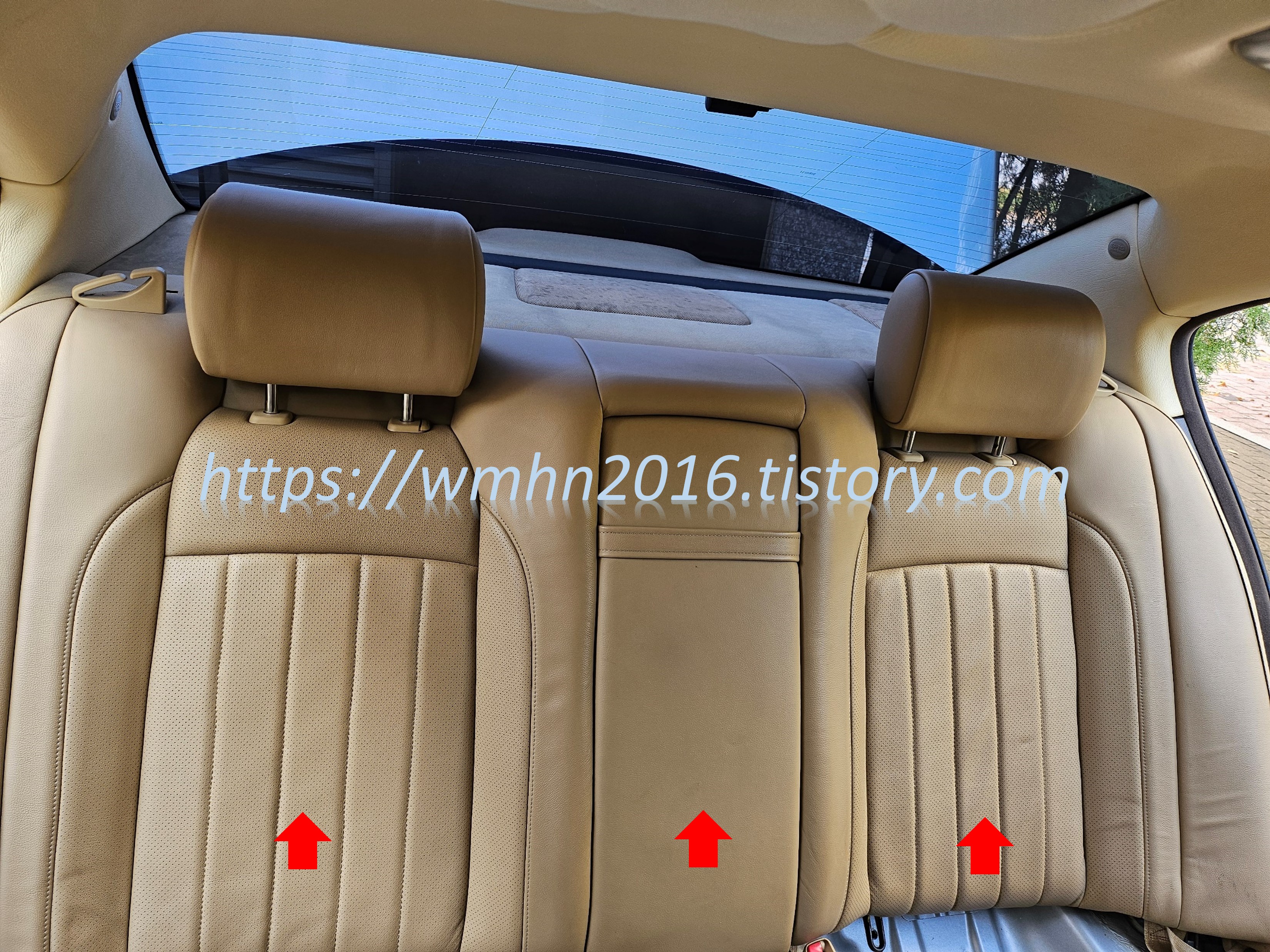

뒷좌석 쿠션을 탈거한 후 뒷좌석 등받이를 탈거합니다. 먼저, 아래사진의 12mm 볼트 4개를 풀어 줍니다.





뒷좌석 등받이를 힘껏 올린 후 앞으로 살짝 내려 놓습니다. 등받이에 에어백 전원커넥터 및 뒷좌석 전장 전원커넥터가 있으므로 살짝만 내려 놓아야 합니다. 등받이가 무겁기 때문에 힘이 많이 드니 참고하세요.





뒷좌석 등받이 뒷면 양쪽에 아래와 같은 에어백 전원커넥터가 있는데 빨간색 화살표가 가리키는 부분의 락을 풀어준 후 커넥터를 분리합니다.

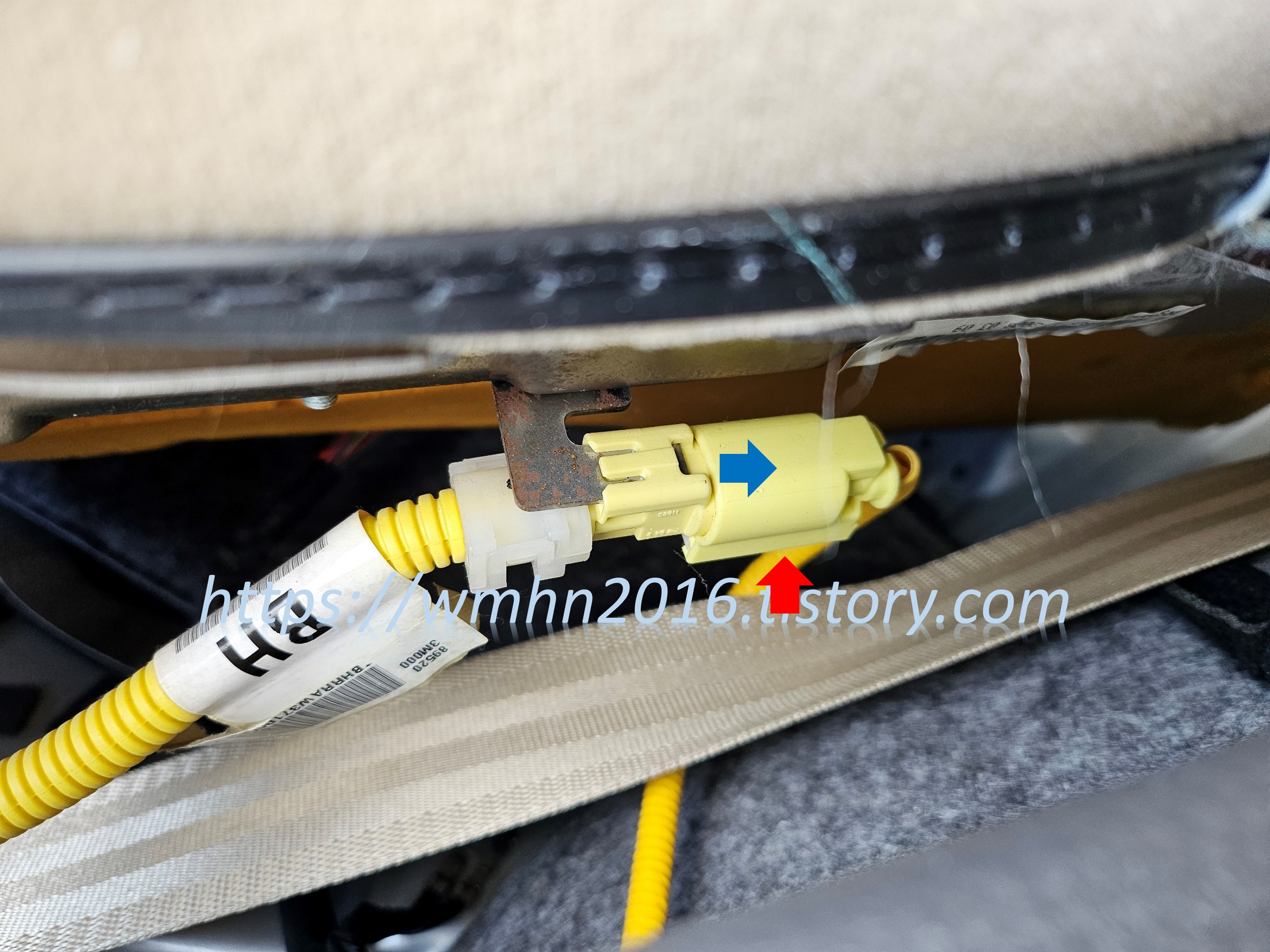

에어백 전원커넥터의 락입니다. 빨간색 화살표가 가리키는 하얀색 부품을 파란색 방향으로 밀어서 락을 풀어 주세요.





다음은 뒷좌석 전장 전원커넥터입니다. 빨간색 화살표가 가리키는 락을 눌러준 상태에서 커넥터를 분리하면 됩니다.

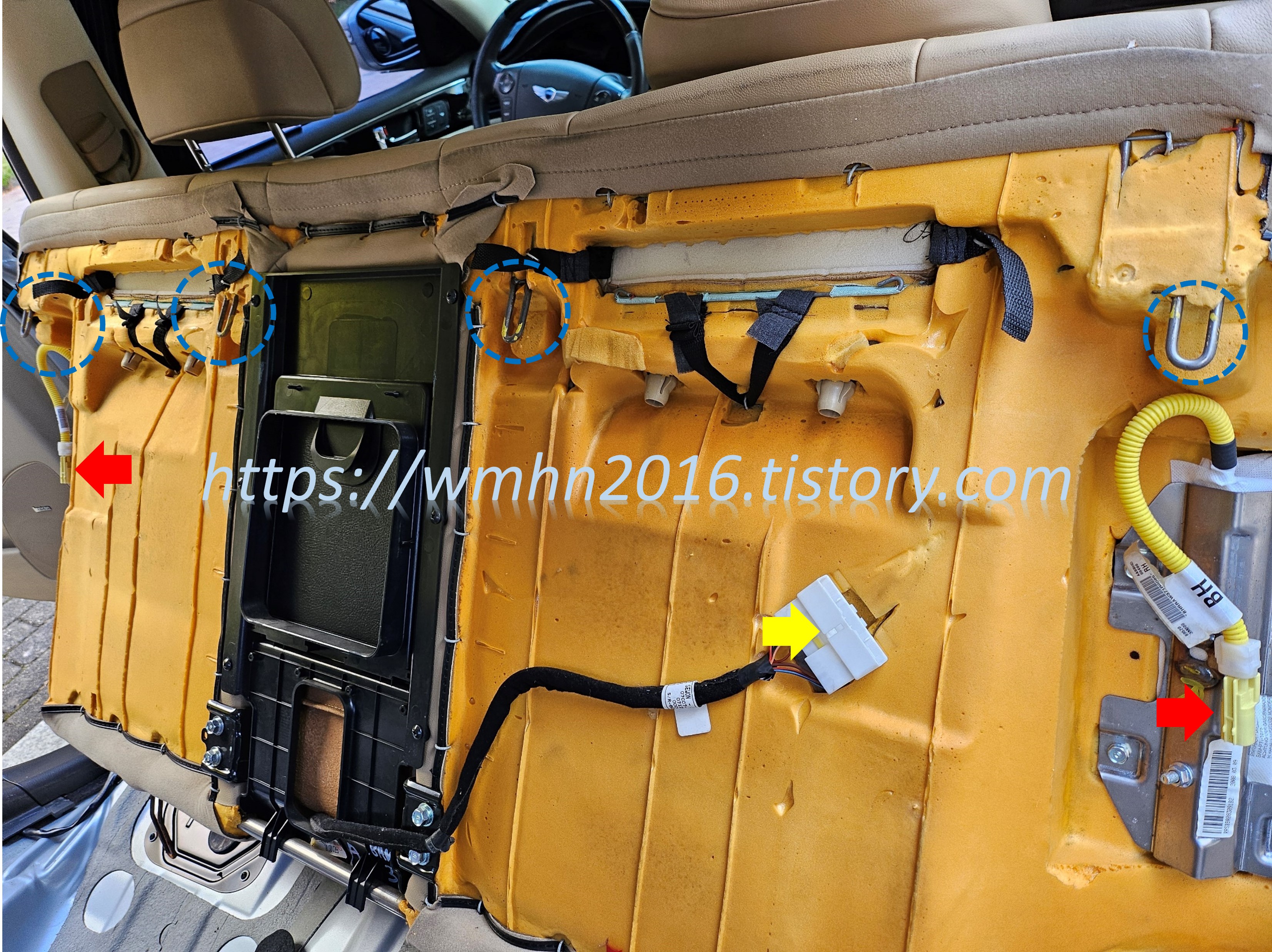

분리된 뒷좌석 등받이 뒷면입니다. 파란색 점선원 부분의 걸쇠가 4개가 있고, 빨간색 화살표가 가리키는 에어백 전원커넥터, 노란색 화살표 위치의 뒷좌석 전장 전원커넥터를 볼 수 있습니다.





아래 파란색 화살표 부분이 뒷좌석 등받이 걸쇠를 연결하는 부분입니다.





다음은 리어 패키지 트림을 탈거하여야 합니다. 아래 빨간색 점선원 부분의 10mm 볼트 3개를 풀어 줍니다.





리어 패키지 트림은 C필러가 같이 고정하고 있으므로 C필러도 탈거합니다.





C필러 탈거방법은 아래 링크의 글을 참고하세요

[DIY] 제네시스 BH C필러 탈거방법





아래 빨간색 점선박스가 C필러에 의해 고정되어 있던 부분입니다.





리어 패키지 트림을 탈거하기 위해서는 뒷좌석 안전벨트도 풀어주어야 합니다. 안전벨트는 아래와 같이 14mm 볼트로 고정되어 있습니다. 이 볼트를 먼저 풀어 줍니다.

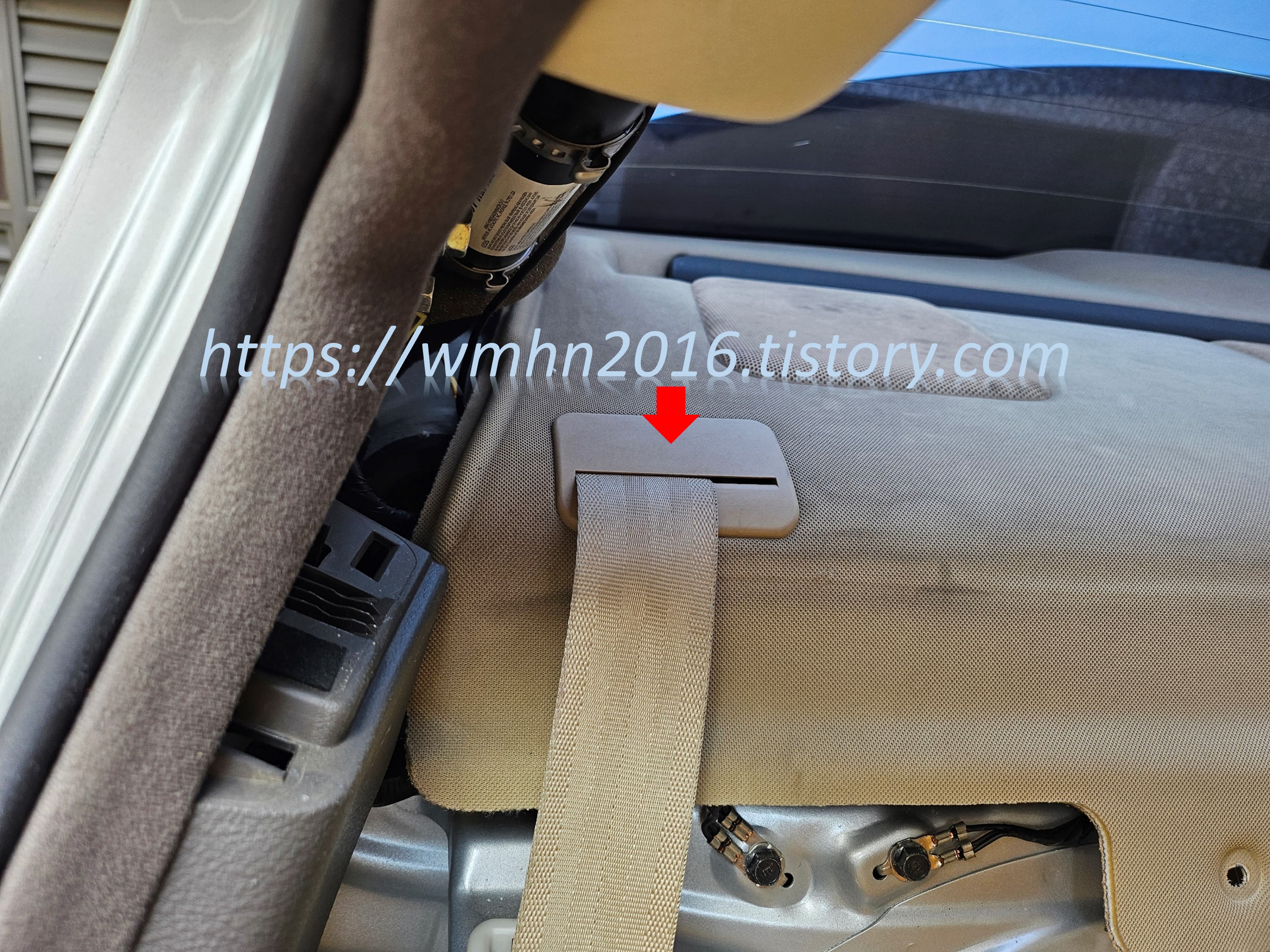

리어 패키지 트림의 뒷좌석 안전벨트 커버도 탈거합니다.





리어 패키지 트림을 살짝 들어보면 아래와 같이 안전벨트 커버가 고정되어 있는 모습을 볼 수 있습니다. 아래 걸쇠 2개만 눌러서 빼주면 커버가 쉽게 분리됩니다.





다음은 리어 패키지 트림의 고정핀을 빼 줍니다. 리어 패키지 트림의 고정핀 부분을 리무버 등을 이용하여 들어 올리면 쉽게 탈거됩니다. 리어 패키지 트림의 양쪽 스피커 부분에 각각 1개의 고정핀(빨간색 점선부분)과 가운데 우퍼 스피커 부분의 2개의 고정핀이 있습니다.





반응형





우퍼 스피커 부분의 고정핀입니다.





리어 패키지 트림을 탈거한 후의 사진입니다. 빨간색 및 노란색 화살표 부분이 고정핀으로 고정되어 있던 부분입니다.





탈거된 리어 패키지 트림의 사진입니다.

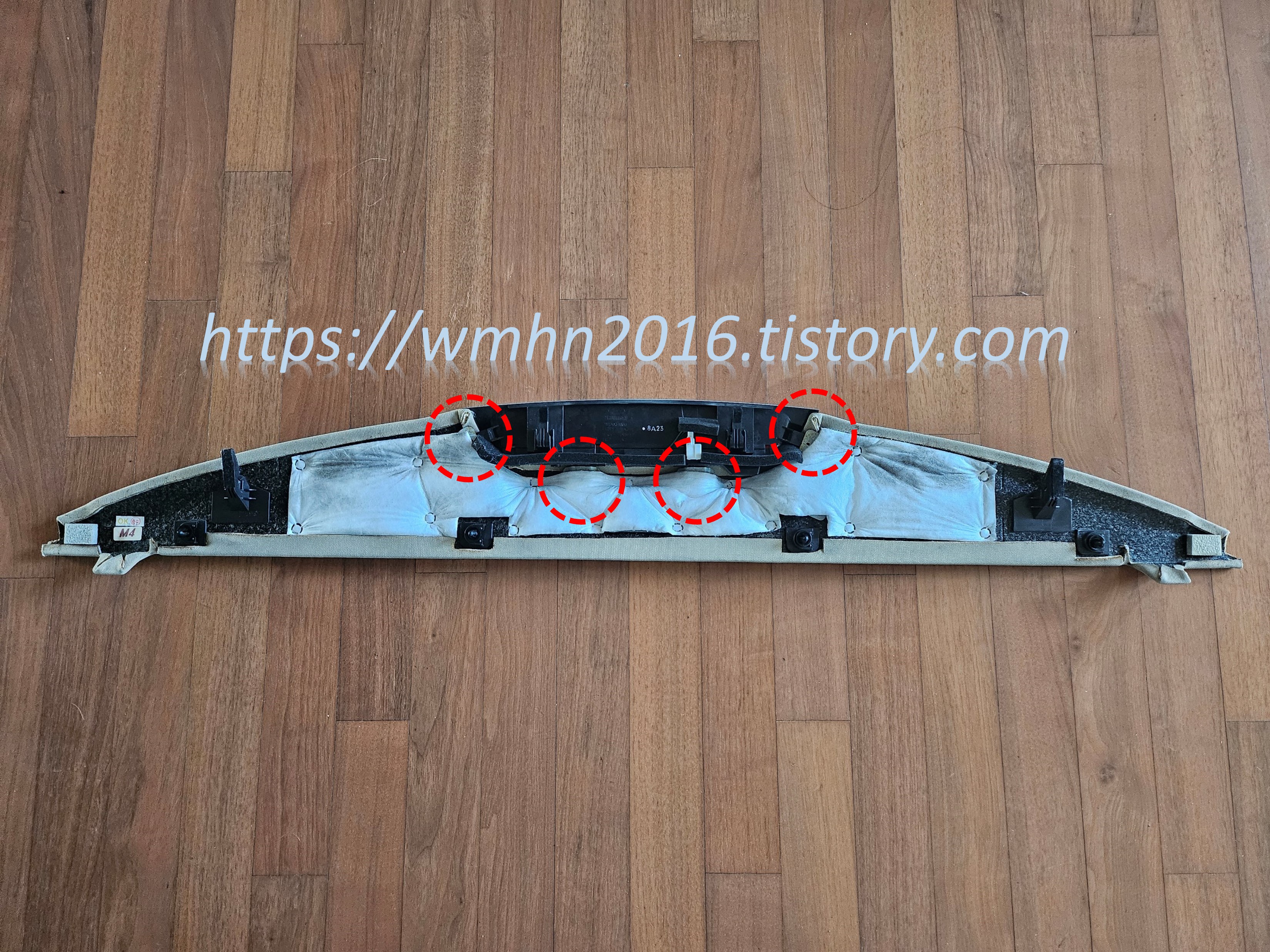

리어 패키지 트림의 뒷면에는 아래와 같이 고정핀 4개가 있습니다.





다음은 리어 패키지 트레이 트림을 탈거하여야 합니다. 이 트림은 4개의 고정핀과 2개의 걸쇠로만 고정되어 있습니다. 양쪽으로 아래 빨간색 화살표 부분에 고정핀이 1개씩 있고, 가운데에 2개의 고정핀이 있습니다. 그리고, 가운데에 보조정지등 전원커넥터가 있으니 참고하세요.

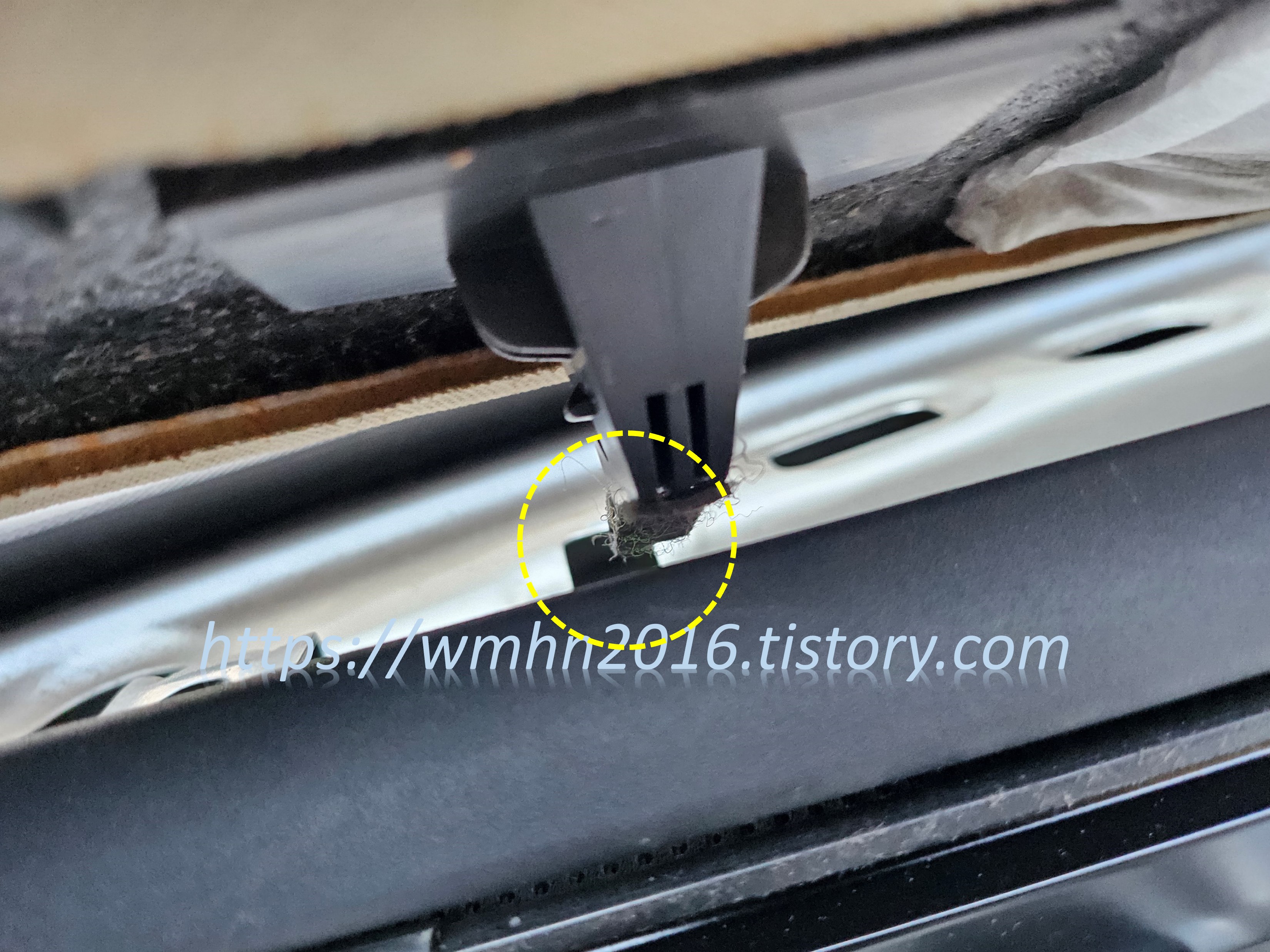

양쪽에 있는 고정핀의 사진입니다. 빨간색 화살표 부분을 눌러서 빼 주세요.





리어 패키지 트레이 트림의 걸쇠 사진입니다. 양쪽으로 2개가 있습니다.





리어 패키지 트레이 트림 뒷면에 있는 보조정지등 전원커넥터입니다. 빨간색 화살표 부분의 락을 눌러서 빼주면 됩니다.





리어 패키지 트레이 트림을 탈거한 후의 사진입니다. 빨간색 화살표 부분의 4개의 고정핀, 노란색 화살표 부분이 2개으 걸쇠가 고정되는 부분입니다.





탈거한 리어 패키지 트레이 트림의 사진입니다.





뒷면을 보면 아래와 같이 4개의 고정핀과 2개의 플라스틱 걸쇠를 볼 수 있습니다.





마지막으로 보조정지등을 탈거합니다. 빨간색 점선원 부분의 4개의 (+) 나사만 풀어주면 됩니다.

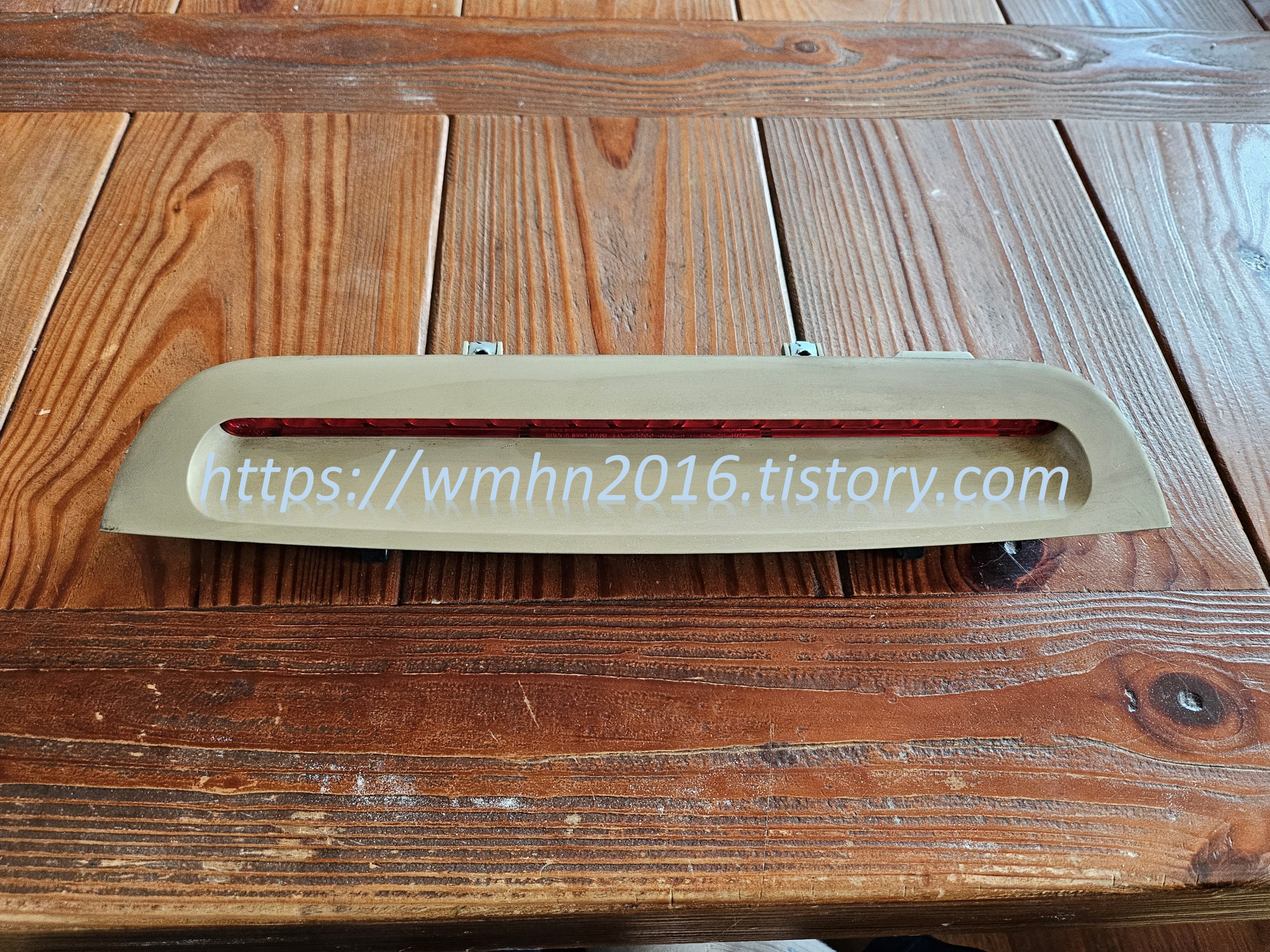

탈거된 구품 보조정지등(고장제품)입니다.





장착할 신품 보조정지등입니다. 순정부품으로 부품번호는 92700 3M010V2 입니다.





장착은 아시다시피 탈거의 역순으로 합니다. 장착 후 보조정지등이 정상 작동하는 사진입니다.





이상으로 2008년식 제네시스 BH330의 보조정지등(보조제동등) 교체방법에 대한 설명을 마치겠습니다.
