[DIY] LG Q70(LM-Q730N) 분해방법

랑이리니가디언 2020. 9. 4. 15:46

자급제 스마트폰인 LG Q70(LM-Q730N)의 분해방법을 공유합니다. 필요한 준비물은 큐방(흡착판), 헤라나 기타 피크, 못쓰는 신용카드 등, 그리고 소형 십자드라이버입니다. 저의 경우는 가족이 2대를 소지하고 있었으나, 1대는 메인보드가 고장나고 1대는 액정이 깨져 멀쩡한 부품을 교체하여 1대를 고쳐 사용하였습니다. 아래 설명에서도 나와 있지만 배터리의 경우는 되도록 분해하지 않기를 안전상의 이유로 추천드립니다.





LG의 자급제폰인 Q70(LM-Q730N)의 전면사진입니다.





Q70의 분해는 후면판을 분리하여야 합니다.





후면 맨밑에 아래 사진과 같이 쉽게 구할 수 있는 큐방이라고 불리는 흡착판(압착판)을 흡착시켜 줍니다. 스마트폰을 잡은 상태에서 흡착판을 올려 주면 아래 화살표 부분의 틈이 미세하게 벌어집니다.





벌어진 틈에 아래와 같이 헤라나 피크 등을 끼워 줍니다. 그리고 좌우로 조금씩 움직여 주며 스마트폰 후판을 분리시켜 줍니다. 양면 접착테이프로 강하게 고정되어 있어 조금 힘이 듭니다. 참고로 아래와 같이 분리 후에는 방수에 취약해지니 참고하세요.





스마트폰 후판을 분리하면 아래 사진과 같습니다. 스마트폰 상단부분이 메인보드가 위치해 있는 부분인데 플라스틱 커버로 덮여 있습니다. 이를 분리하기 위해서 아래 사진의 빨간색 점선원 부분의 십자나사 7개를 풀어 줍니다.





십자나사를 풀어 준 후 빨간색 화살표 부분이 가리키는 곳부터 커버를 조심히 들어 올려 줍니다.





이렇게 메인보드 커버가 분리되면 본격적으로 메인보드를 분리하여야 합니다. 먼저 전면 카메라 모듈부터 분리합니다. 아래 사진의 빨간색 화살표 부분의 커넥터를 손톱 등으로 올리면 쉽게 분리됩니다.





다음은 배터리 커넥터를 분리합니다. 빨간색 화살표 부분의 커넥터를 손톱 등으로 들어 올리면 쉽게 분리됩니다.





배터리를 구매하여 교환하실 분들은 빨간색 화살표 부분에 못쓰는 신용카드 등을 넣어 배터리 가장자리를 돌아가며 조금씩 들어 올립니다. 배터리도 양면 접착테이프로 강하게 고정되어 있으니 인내심을 가지고 조금씩 분리하여야 합니다. 그리고 배터리는 재질이 딱딱하지 않으니 유의하시기 바랍니다. 배터리 재사용은 안전상의 이유로 추천하지 않으니 참고하세요.





앞에서 설명한 바와 같이 신용카드 등으로 배터리를 분리합니다.





분리된 배터리의 사진입니다. 본체 부분에는 검은색의 양면 접착테이프로 고정되어 있습니다. 오른쪽 배터리 부분을 보면 빨간색 점선박스 부분이 배터리를 분리하면서 약간 구겨진 모습입니다. 이런 부분으로 안전상 문제가 발생할 수 있으니 유의하시기 바랍니다. 이런 문제로 인해 스마트폰 제조사에서 액정교체 시 배터리까지 한번에 교체하는가 봅니다.





다음은 메인보드에 연결되어 있는 각종 커넥터를 분리하여야 합니다. 빨간색 화살표 부분의 커넥터도 손톱 등으로 들어 올려 분리해 줍니다.





그리고 빨간색 화살표 부분의 USIM과 SD카드 슬롯도 먼저 분리하여 줘야 합니다.





슬롯 분해핀 등을 이용하여 USIM 슬롯을 빼 냅니다.





그리고 나머지 커넥터도 분리합니다.

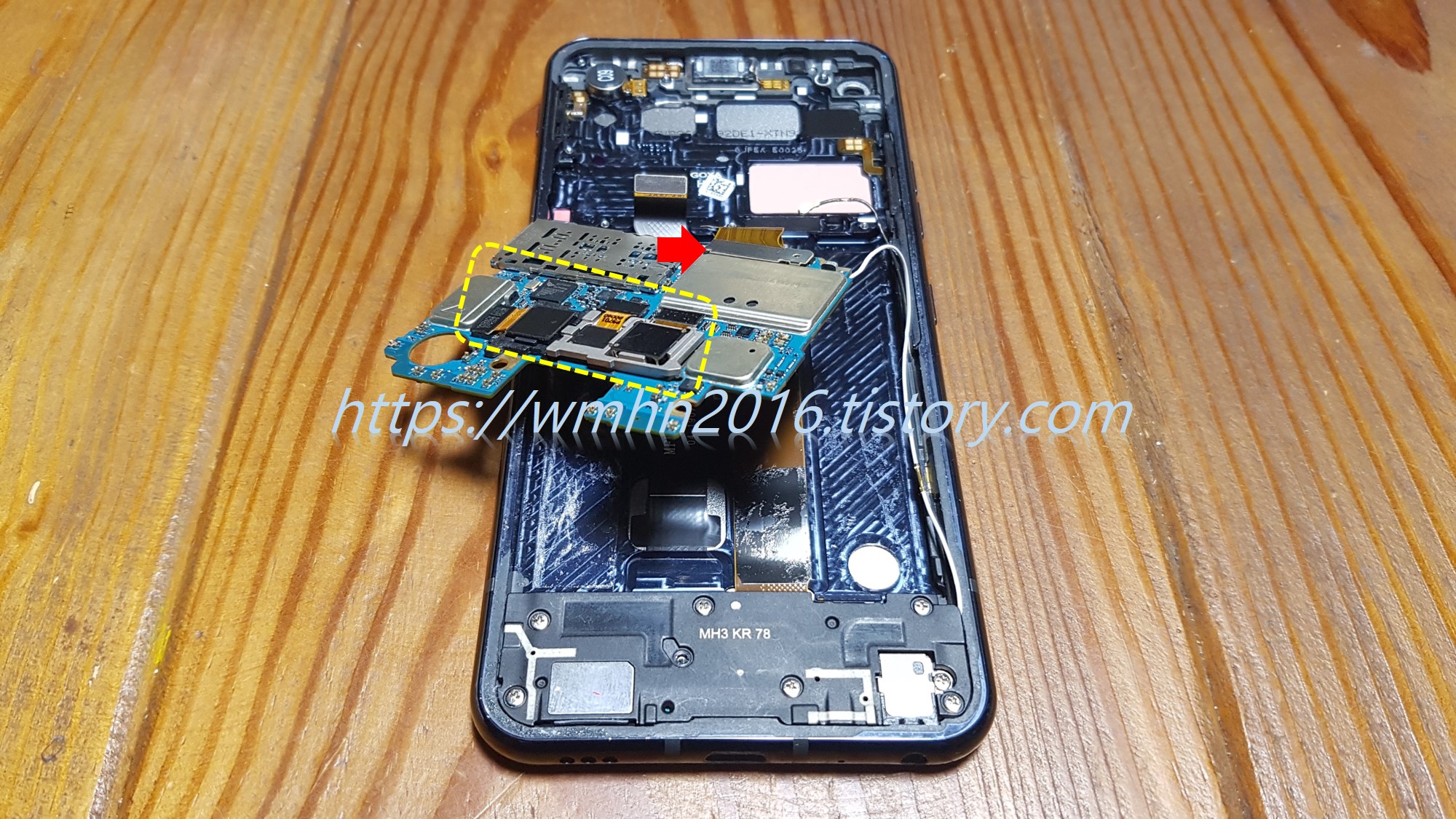

겉에 보이는 커넥터를 분리한 후 메인보드를 들어 올리면 뒷부분에 커넥터 한개가 더 연결되어 있습니다. 이 커넥터도 분리하여 줍니다. 참고로 아래 사진의 노란색 점선박스 위치의 후면 카메라 모듈 등은 따로 분리하지 않아도 메인보드가 분리됩니다. 후면 카메라 모듈 등도 분리할 경우는 위에서 하듯이 커넥터를 분리만 하여 주면 됩니다.





메인보드가 분리된 사진입니다. 다음은 아래 부분의 나머지 기판도 분리하여야 합니다.





아래 빨간색 점선원 부분의 십자나사를 풀어줍니다.





그러면 아래와 같이 또다른 기판이 보입니다.





먼저 이어폰 연결모듈을 분리합니다. 이것도 빨간색 화살표 부분의 커넥터와 빨간색 점선원 부분의 나사만 풀어주면 분리됩니다.

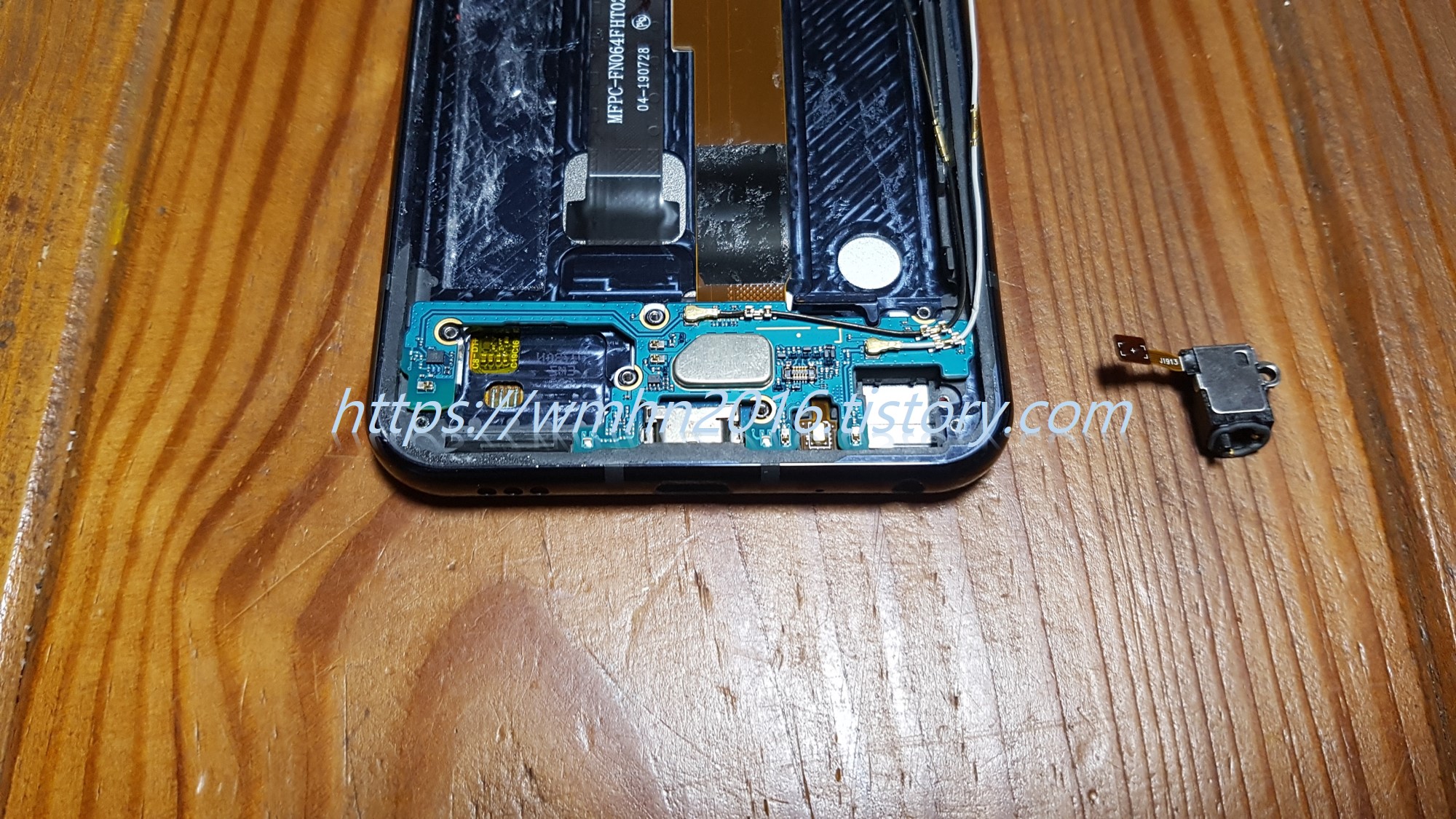

이어폰 연결모듈이 분리된 사진입니다.





이어폰 연결모듈을 분리한 후 기판을 들어 올리면 쉽게 분리되며 액정부품만 남게 됩니다.





이상으로 LG Q70(LM-Q730N)의 분해방법에 대한 설명을 마치겠습니다.
