[DIY] LG 드럼세탁기 FR2658NH1Z(세탁용량 16kg) 베어링 교체방법

LG 드럼세탁기 FR2658NH1Z(세탁용량 16kg)의 베어링 교체방법을 공유합니다. 저의 경우는 탈수 시 소음이 매우 심하여 교체하게 되었고 분해결과 베어링이 터져 회전축에 고착될 정도로 상태가 좋지 않았습니다. 베어링 교체 후 탈수 시 소음은 해결되었습니다. 세탁기 분해과정은 제 다른 글을 참고하시고 베어링 교체과정에 필요한 준비물은 교체할 내부베어링(규격 6306DD), 외부베어링(규격 6305ZZ), 리데나(리테이너, 규격 37, 76, 9.5, 12)와 복스 연장소켓, 망치 입니다. 참고로 LG 드럼세탁기는 10kg 이하의 제품은 다른 규격의 베어링과 리데나를 사용합니다.





베어링 교체를 위해선 세탁기 분해가 필요한데 분해과정(3편의 글로 설명)은 아래 링크를 참고하세요.

1. 분해과정 1편



[DIY] LG 드럼세탁기(FR2658NH1Z, 세탁용량 16kg) 분해방법(1/3)

2. 분해과정 2편

[DIY] LG 드럼세탁기(FR2658NH1Z, 세탁용량 16kg) 분해방법(2/3)

3. 분해과정 3편

[DIY] LG 드럼세탁기(FR2658NH1Z, 세탁용량 16kg) 분해방법(3/3)





베어링 탈거 및 장착을 위한 망치와 복스 연장소켓입니다.

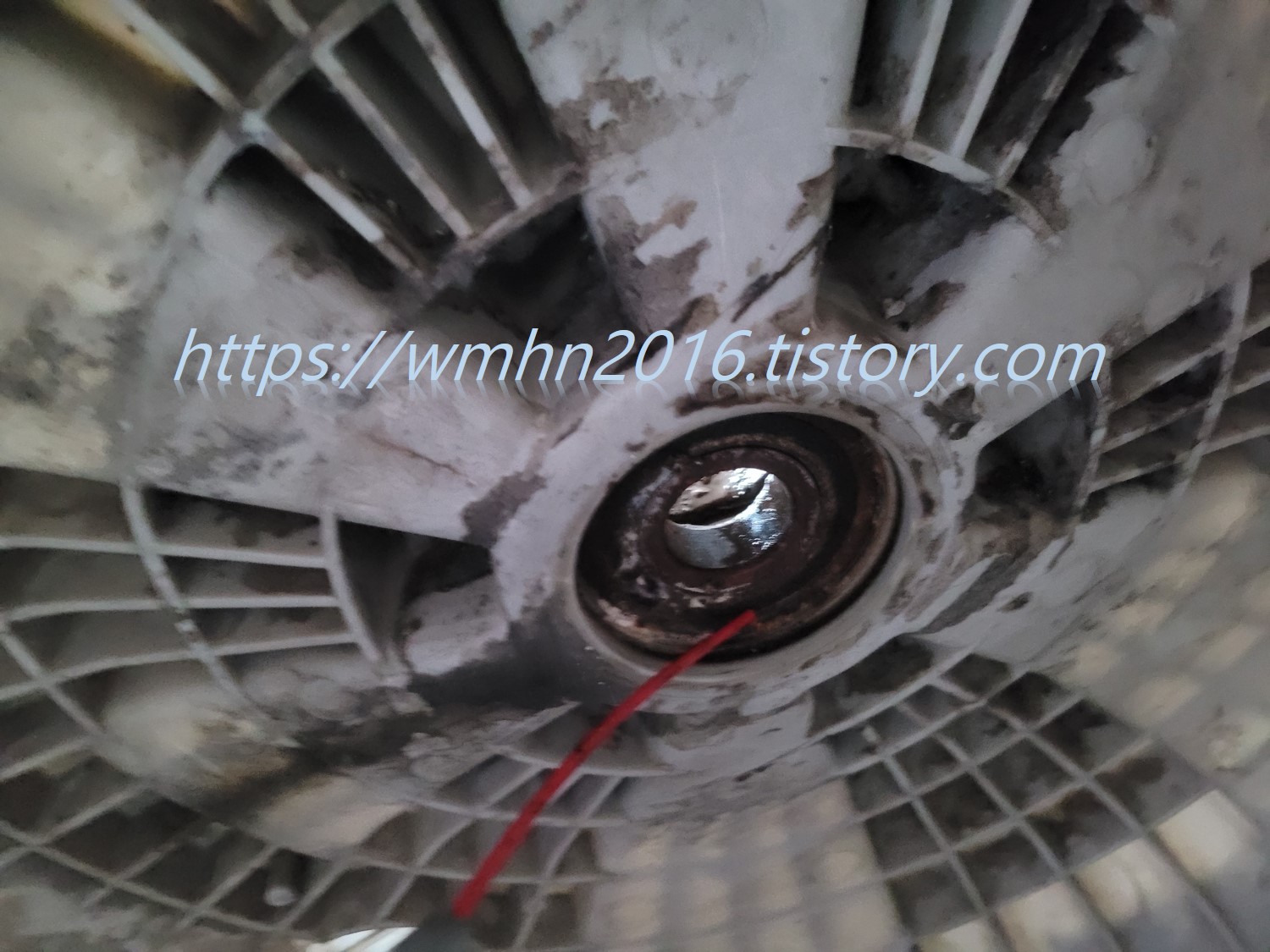

세탁기를 분해하면 베어링이 세탁조 후면커버에 끼워져 있습니다. 아래 사진은 내부베어링으로 규격은 6306DD이며 외부베어링보다 크기가 큽니다. 규격의 DD는 고무재질의 커버를 의미합니다. 저의 경우는 빨간색 화살표 부분이 베어링 구슬을 감싸고 있는 고무재질의 커버인데 녹이 묻고 터져서 상태가 매우 좋지 않았습니다. 참고로 베어링 장착 시 빨간색 화살표 부분을 망치 등으로 타격하면 베어링이 고장나기 쉬우니 스테인레스 재질의 가장자리를 타격하여 장착하도록 유의하세요.





아래 사진은 외부베어링의 사진으로 규격은 6305ZZ이며 규격의 ZZ는 스테인레스 재질의 커버를 의미합니다. 외부베어링의 크기는 내부베어링보다 작습니다. 기존 LG 제품은 외부베어링은 스테인레스커버, 외부베어링은 고무커버로 장착되어 있어 동일한 유형의 베어링을 사용하였습니다.





베어링의 탈거는 외부베어링부터 탈거하는 것이 편합니다. 아래 사진과 같이 내부베어링의 구멍에 복스 연장소켓 등을 넣어 망치로 복스 연장소켓을 타격하여 외부베어링을 탈거합니다. 외부베어링 가장자리를 돌아가며 타격하여 탈거하면 됩니다.





외부베어링이 빠진 사진입니다. 안쪽에 녹 및 이물질이 많이 있어 베어링이 제 기능을 하지 못해 탈수 시 소음이 발생하게 되었습니다.





다음은 내부베어링을 탈거하여야 합니다. 외부베어링보다 탈거가 어려우니 참고하시고 아래 사진처럼 WD-40과 같은 윤활제를 뿌린 후 외부베어링 탈거와 같은 방법으로 탈거하시면 됩니다.





베어링 탈거 시 세탁조 내부커버 안쪽에도 윤활제를 뿌려주시면 도움이 됩니다.





탈거된 베어링 세트입니다. 터지고 녹이 슬어 제 기능을 할 수 없을 정도입니다. 참고로 왼쪽 작은 베어링이 외부베어링으로 6305ZZ 규격이며, 오른쪽은 내부베어링으로 6306DD 규격입니다. 자세히 살펴보니 중국제 저가베어링입니다.





아래 사진은 새로 장착할 베어링과 리데나(리테이너)의 사진입니다. 베어링은 NSK 베어링으로 일본산 제품이네요. 좌측부터 외부베어링(6305ZZ), 내부베어링(6306DD), 리데나(리테이너)입니다. 리데나는 종로3가의 신○리데나에서 11,000원에 구입하였고 베어링은 바로 옆의 종○베어링에서 11,550원에 구입하였습니다.

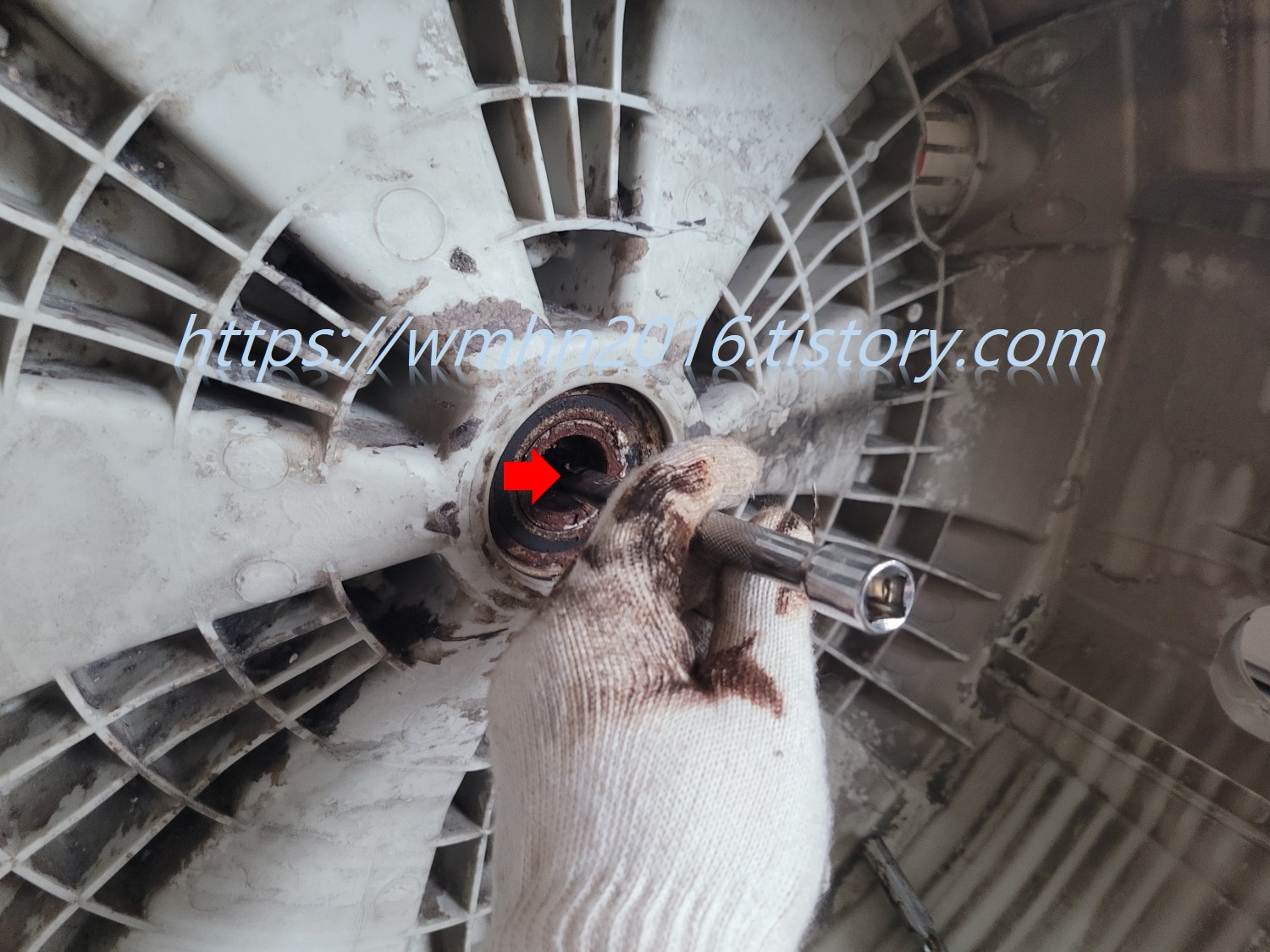

베어링 장착은 기존 베어링과 동일한 상태로 끼워주시면 됩니다. 베어링의 고장을 방지하기 위해 외부베어링을 장착하실 때는 기존 외부베어링을 올려놓고 망치로 타격하시면 쉽게 장착됩니다. 내부베어링도 기존 내부베어링을 위에 올려놓고 망치로 타격하여 장착하신 후 아래 사진과 같이 복스 연장소켓을 베어링의 스테인레스 가장자리(빨간색 화살표가 가리키는 부분)에 위치시킨 후 망치로 복스 연장소켓을 타격하여 끝까지 밀어 넣어주면 됩니다. 내부베어링을 깊숙히 장착하신 후 리데나를 손으로 끼워 주면 완료가 됩니다.





이상으로 LG 드럼세탁기 FR2658NH1Z(세탁용량 16kg)의 베어링 교체방법에 대한 설명을 마치겠습니다.
