[DIY] 마우스 버튼 스위치 교체방법

마우스 버튼 스위치 교체방법을 공유합니다. 로지텍 무선마우스 M275의 버튼이 제대로 작동하지 않는 문제로 교체하게 되었습니다. 버튼은 무음 스위치로 구매하여 교체하였습니다. 알리익스프레스를 이용하여 로지텍 제품에도 사용하는 Kailh 제품도 배송비 포함 3,000원 정도에 구매(10개 구매)할 수 있으니 참고하세요. 교체결과 무음 스위치가 제대로 작동하였으며, 클릭 소음도 거의 나지 않아 만족스러웠습니다. 준비물은 휠 인코더, 납땜 인두기, 땜납, 플럭스(솔더링 페이스트), 솔더윅(또는 납땜제거기), 기판세척액(또는 알콜솜) 입니다.





먼저 M275의 분해방법은 아래 글을 참고하세요.

[DIY] 로지텍 무선마우스 M275의 분해 및 청소방법





좌측 마우스 버튼 스위치를 기준으로 설명하겠습니다. 우측도 동일합니다.

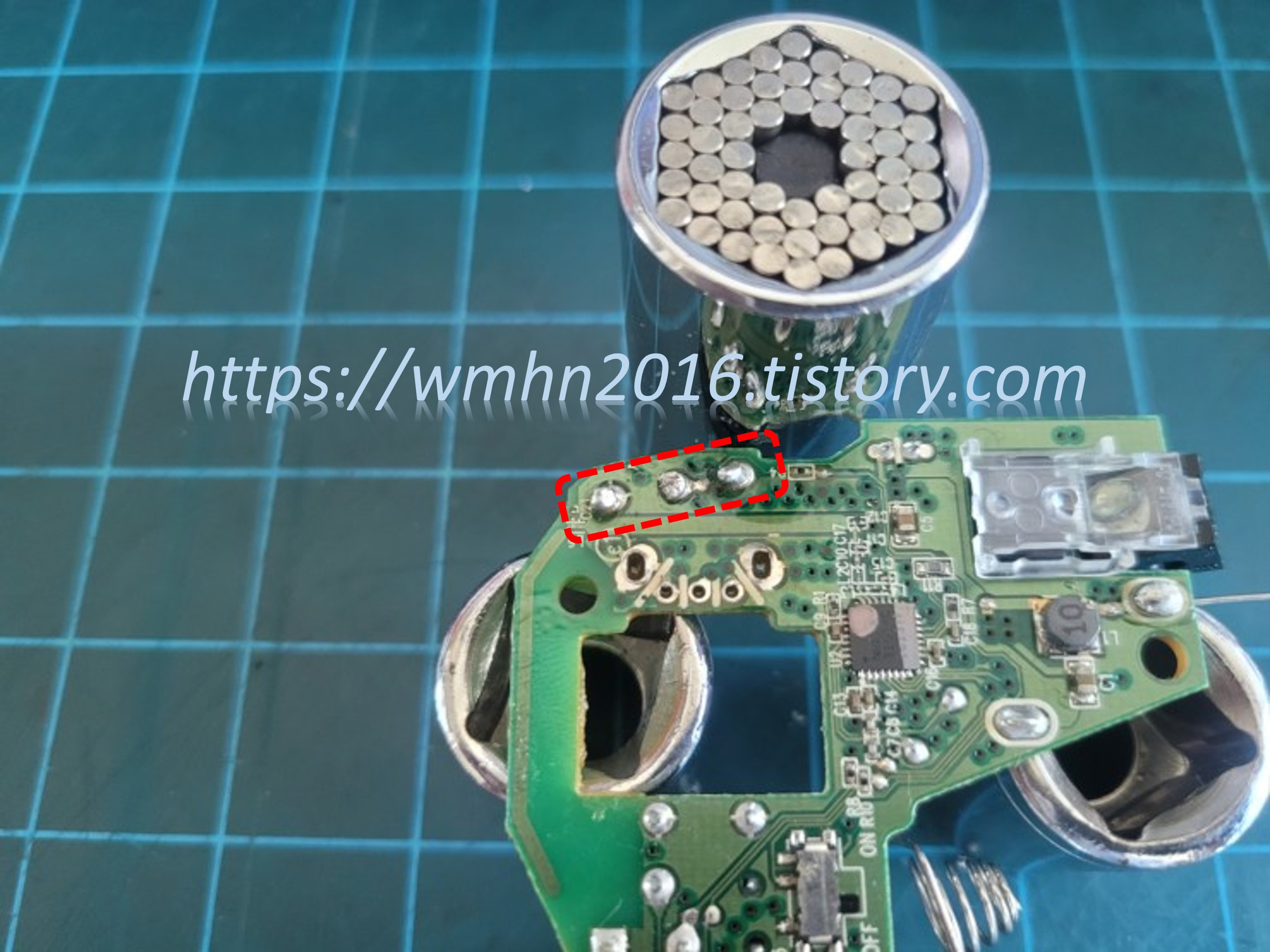

기판을 뒤집어 납땜 작업을 할 수 있도록 거치해 줍니다. 저의 경우는 납땜 고정대가 없어서 복스알을 이용하여 거치하였습니다. 아래 빨간색 점선박스의 3군데 땜납을 제거하여야 합니다.





쉬운 땜납 제거를 위해 기존 땜납 위에 납땜을 더 해 줍니다.

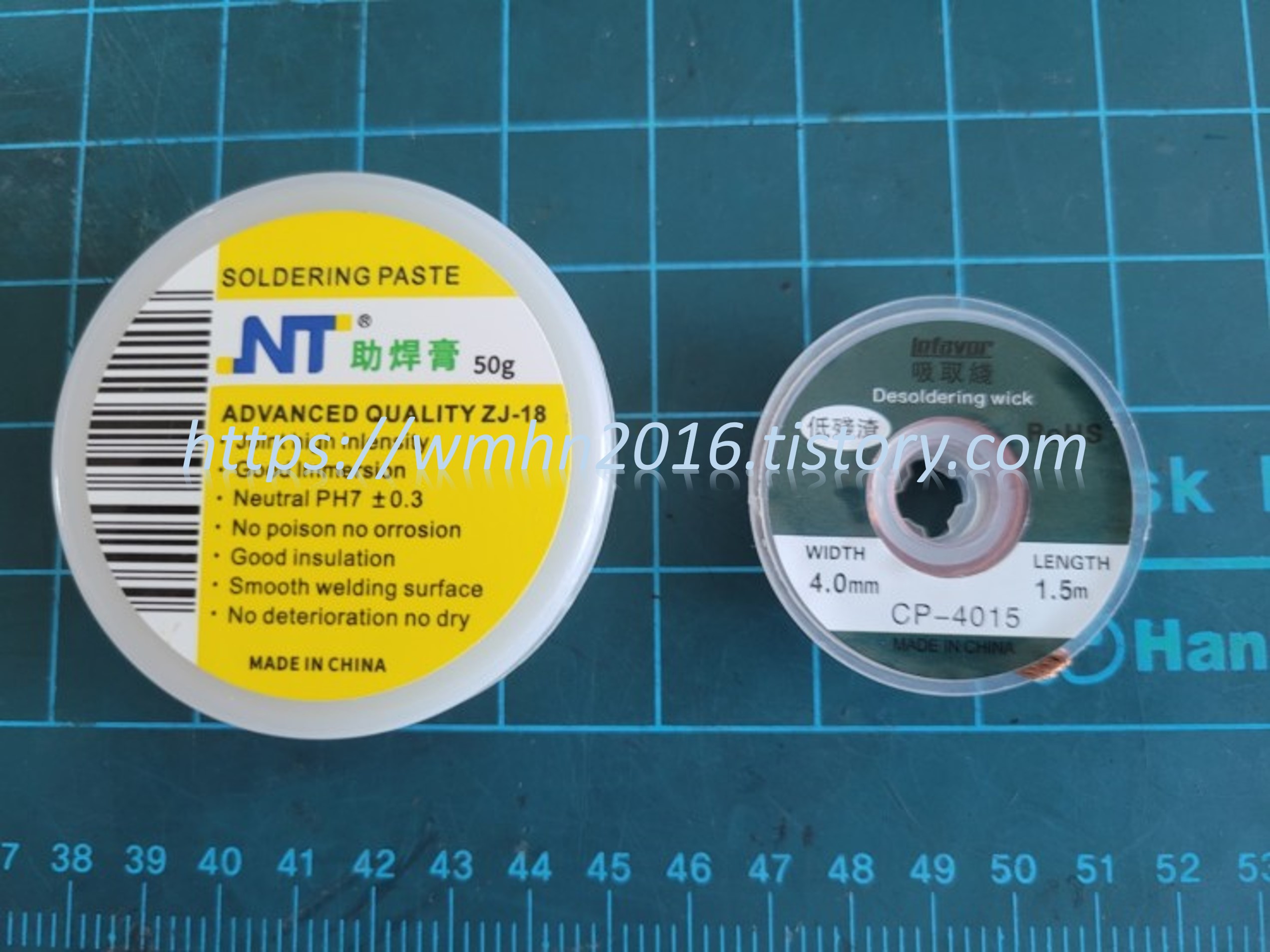

납땜을 쉽게 하기 위한 플럭스(솔더링 페이스트)와 땜납을 제거하기 위한 솔더윅(디솔더링 윅)입니다. 각각 2,000원 정도에 구매 가능하며 일반인들은 거의 평생 사용할 수 있습니다.





쉬운 땜납 제거를 위해 플럭스를 묻혀 줍니다.





플럭스를 묻힌 기존 땜납 위에 솔더윅을 올리고 그 위에 인두기를 올려 땜납을 제거하고 버튼 스위치를 빼 줍니다. 여러 번 시도하여 아래 사진과 같이 깨끗이 땜납을 제거합니다. 저도 납땜 초보인데 플럭스와 솔더윅을 이용하니 아래와 같이 깨끗하게 작업이 되더군요.





솔더윅 사용방법은 아래 링크를 참고하세요

[DIY] 마우스 휠 인코더 교체방법





탈거한 기존 버튼 스위치(좌측)과 새 무음 스위치(우측) 사진입니다. 규격을 측정하면 핀 위치, 스위치 높이 등이 모두 동일함을 알 수 있습니다. 시중에서 판매하는 대부분의 마우스 버튼 스위치가 동일하니 참고하세요. 그리고 마우스 버튼 스위치는 2개의 핀만으로도 정상적으로 작동하고 그 위치는 아래에서 설명드리겠습니다.

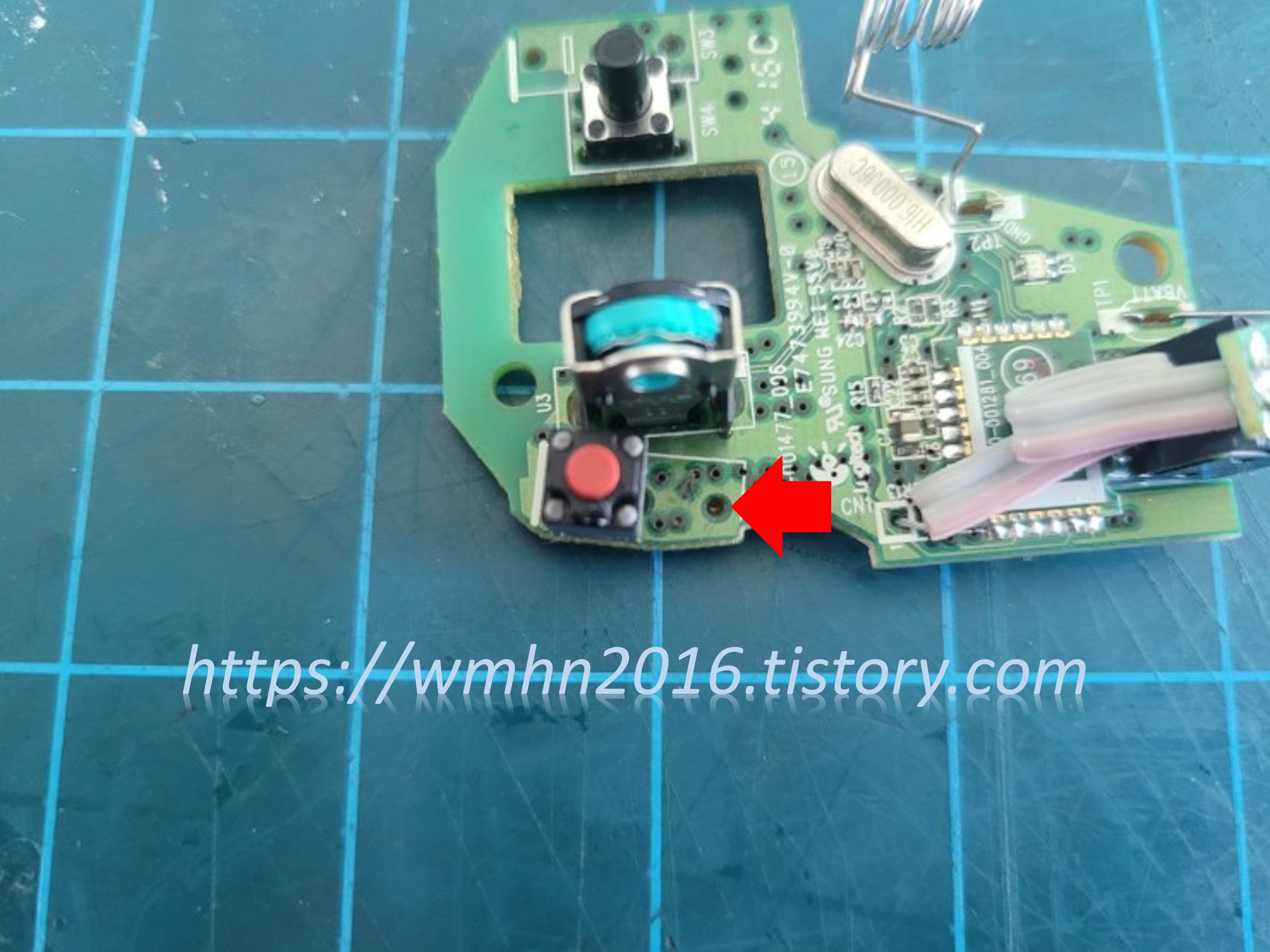

기존 버튼 스위치 3개의 구멍 중 윗쪽 2개의 구멍에 핀을 끼워 줍니다. 2개의 핀 위치는 서로 바뀌어도 되며, 아래 사진의 빨간색 화살표가 가리키는 나머지 구멍은 연결하지 않아도 되니 참고하세요.





새 버튼 스위치를 끼운 후 기판을 뒤집어 주세요. 위에서 설명드린 바와 같이 아래 빨간색 점선박스의 핀 2개만 연결하면 마우스가 정상 작동합니다.





깨끗한 납땜을 위해 플럭스를 묻혀 줍니다.





플럭스 위에 납땜을 해 줍니다. 플럭스가 녹으며 땜납이 깨끗하게 위치함을 볼 수 있을 거에요. 마지막으로 기판 세척액이나 알콜솜 등을 이용하여 플럭스를 닦아 줍니다.

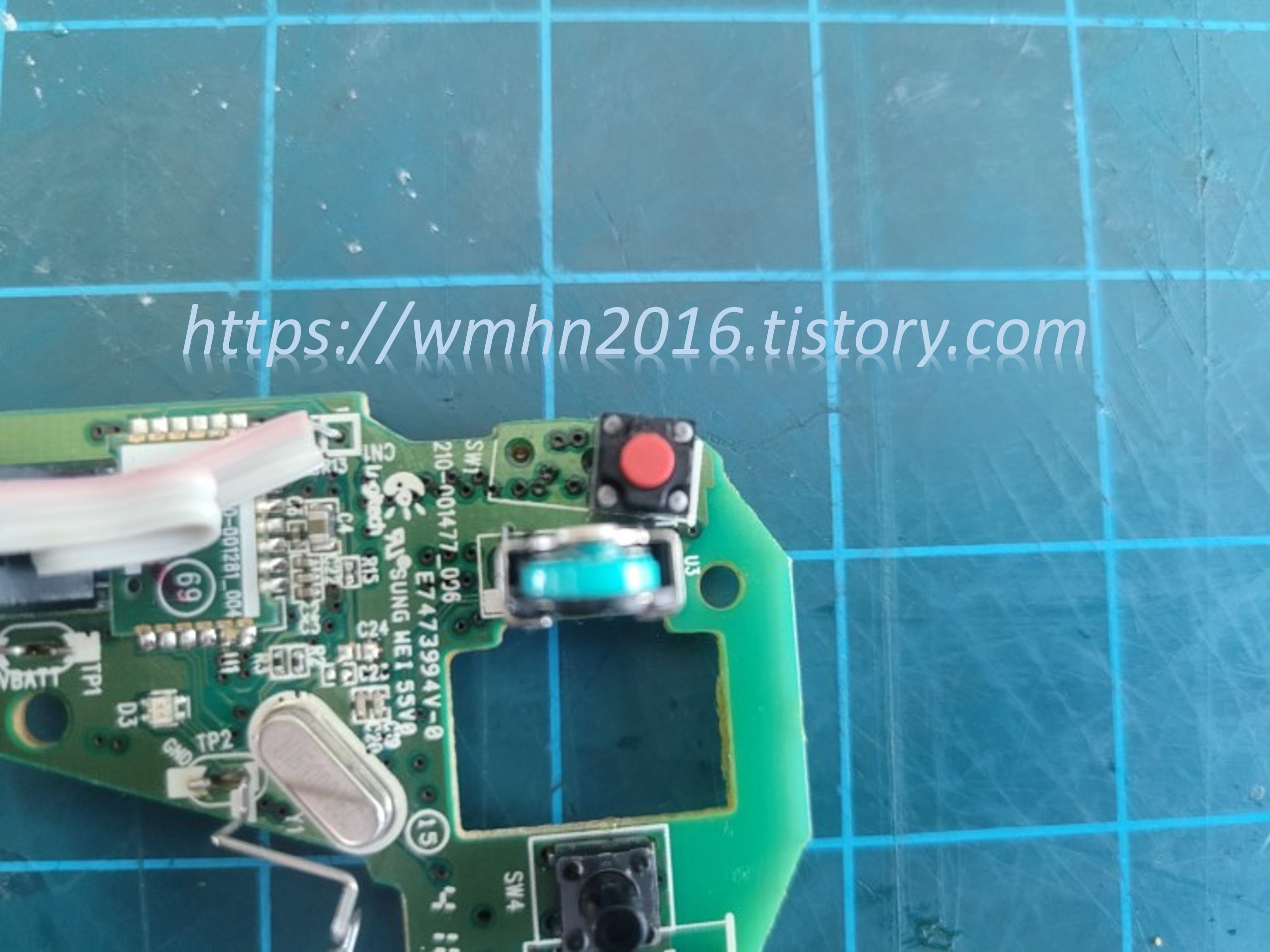

교체된 무음 스위치 사진입니다. 마우스를 조립한 후 테스트를 해 줍니다.





참고로 휠 인코더 교체방법도 동일하며, 아래 링크를 참고하세요.

[DIY] 마우스 휠 인코더 교체방법





이상으로 마우스 버튼 스위치 교체방법에 대한 설명을 마치겠습니다.
