[DIY] 로지텍 무선마우스 M170의 분해 및 청소방법

로지텍 무선마우스 M170의 분해 및 청소방법을 공유합니다. 준비물은 (-)드라이버 또는 리무버, 접점부활제, 실리콘 그리스 입니다.





로지텍 무선마우스 M170입니다. 다른 모델들과 달리 본 마우스는 나사로 고정되어 있지 않으니 참고하세요.





먼저, 전원스위치를 off로 조정한 후 건전지 커버를 분리하고 건전지를 제거해 주세요.



그러면 아래 사진과 같이 볼 수 있는데요. 여기서 빨간색 점선원 부분 1곳과 노란색 점선원 부분 2곳에 고정걸이가 있습니다. 이 고정걸이를 눌러서 마우스 상판을 분리해야 합니다.





위 사진의 노란색 점선원 부분 2군데의 고정걸이입니다. 노란색 화살표 부분이 걸려 고정되는 구조이므로 빨간색 화살표 부분을 눌러서 상판쪽으로 밀어줍니다.





위 사진 중 빨간색 점선원이 있던 부분인 건전지 장착부의 고정걸이입니다. 노란색 화살표 부분이 걸려있으므로 빨간색 화살표 방향을 눌러준 후 마우스 상판방향으로 밀어 줍니다.





위의 과정을 거치면 아래 노란색 화살표 부분에 틈이 벌어집니다. 이 상판을 빨간색 화살표 부분으로 밀어서 분리해 줍니다. 그 이유는 파란색 화살표가 가리키는 부분에 마우스 상판 고정걸이 2개가 더 있기 때문입니다.





상판이 분리된 사진입니다.





다시 상판을 살펴보면 상단에 2개, 중하단에 2개, 그리고 하단에 1개의 고정걸이가 있습니다. 빨간색과 노란색 고정걸이는 화살표 방향으로 눌러서 빼줘야 하며 상단의 고정걸이는 파란색 화살표가 가리키는 부분이 걸리게 되는 구조입니다.





반응형





다시 마우스 본체를 분리합니다. 먼저 (+)나사 1개를 풀어 줍니다.





다음에는 건전지 (+), (-) 접촉부 스프링과 철사를 살짝 먼저 분리해 줍니다. 빨간색 화살표 부분을 드라이버나 송곳 등으로 들어 올려주면 됩니다.





다음은 기판을 고정하고 있는 걸이를 눌러 풀어 줍니다. 아래 노란색 방향으로 고정걸이 3개를 눌러서 기판을 분리해 줍니다.





그러면 아래와 같이 기판을 분리할 수 있습니다. 여기서 휠도 분리해 주는데 빨간색 화살표 방향으로 그냥 빼 주시면 됩니다.





분해된 기판과 휠 입니다. 청소를 위해서는 아래 빨간색 화살표 부분의 마우스 버튼(좌, 우, 휠)과 노란색 화살표 부분의 휠 인코더에 접점부활제를 뿌려줍니다. 스위치는 접점부활제를 뿌린 후 수십번 눌러서 이물질이 빠지도록 해 줍니다.





아래 사진은 기판이 분리된 몸체인데 아래 빨간색 화살표 부분이 전원 스위치입니다.  이 스위치의 돌기나 위치를 잘 기억해 두거나 사진을 찍어 주세요. 나중에 마우스를 조립할 때 위치와 모양을 잘 못 맞추시면 마우스가 작동되지 않을 수 있습니다.





저는 아래 노란색 점선원 부분에 실리콘 그리스를 도포하여 마찰이 많이 생기지 않도록 하였습니다. 이 부분은 휠이 거치되는 부분입니다.

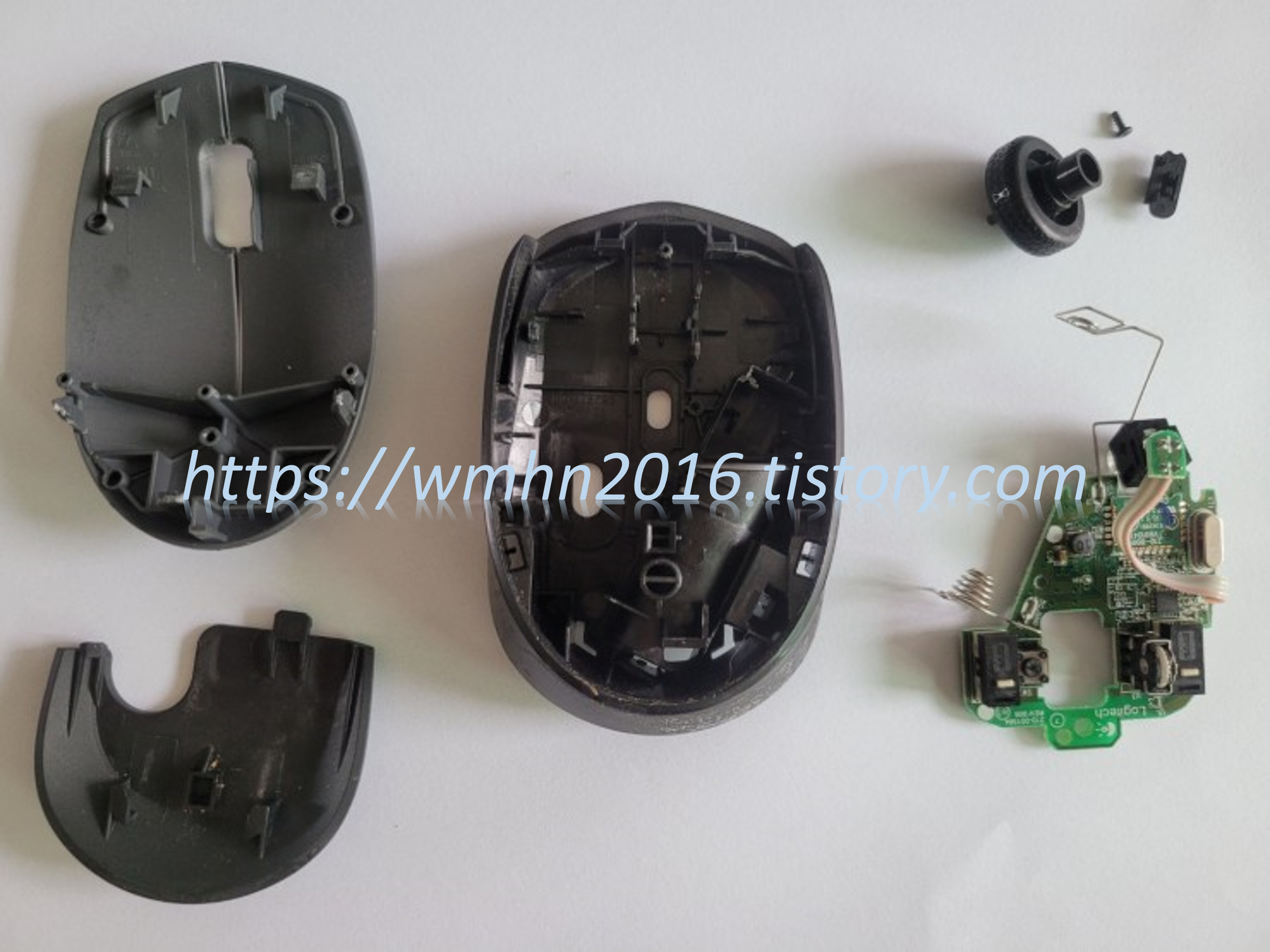

분해가 완료된 마우스 부품들입니다.





참고로 제가 사용한 실리콘 그리스와 전기접점부활제입니다.





이상으로 로지텍 무선마우스 M170의 분해방법 및 청소방법에 대한 설명을 마치겠습니다.
