[DIY] SK매직 식기세척기 DWA-8006B 전면패널 및 컨트롤보드 분해방법

SK매직 식기세척기 DWA-8006B 전면패널 및 컨트롤 보드 분해방법을 공유합니다. 저의 경우는 오류코드없이 작동 중 "띵띵띵" 하는 소리가 들리고 작동이 완료된 후부터 전원버튼이 동작하지 않은 문제가 발생하여, 컨트롤 보드 또는 컨트롤 보드와 연결되는 커넥터에 습기나 먼지 등이 쌓여 문제가 발생한 것으로 판단되어 이를 수리하고자 전면패널 및 컨트롤 보드를 분해하였습니다. 아쉽게도 문제가 해결되지 않아 컨트롤 보드를 교환해야 할 것으로 생각되네요. 준비물은 (+) 드라이버, 리무버 및 고임목 입니다.

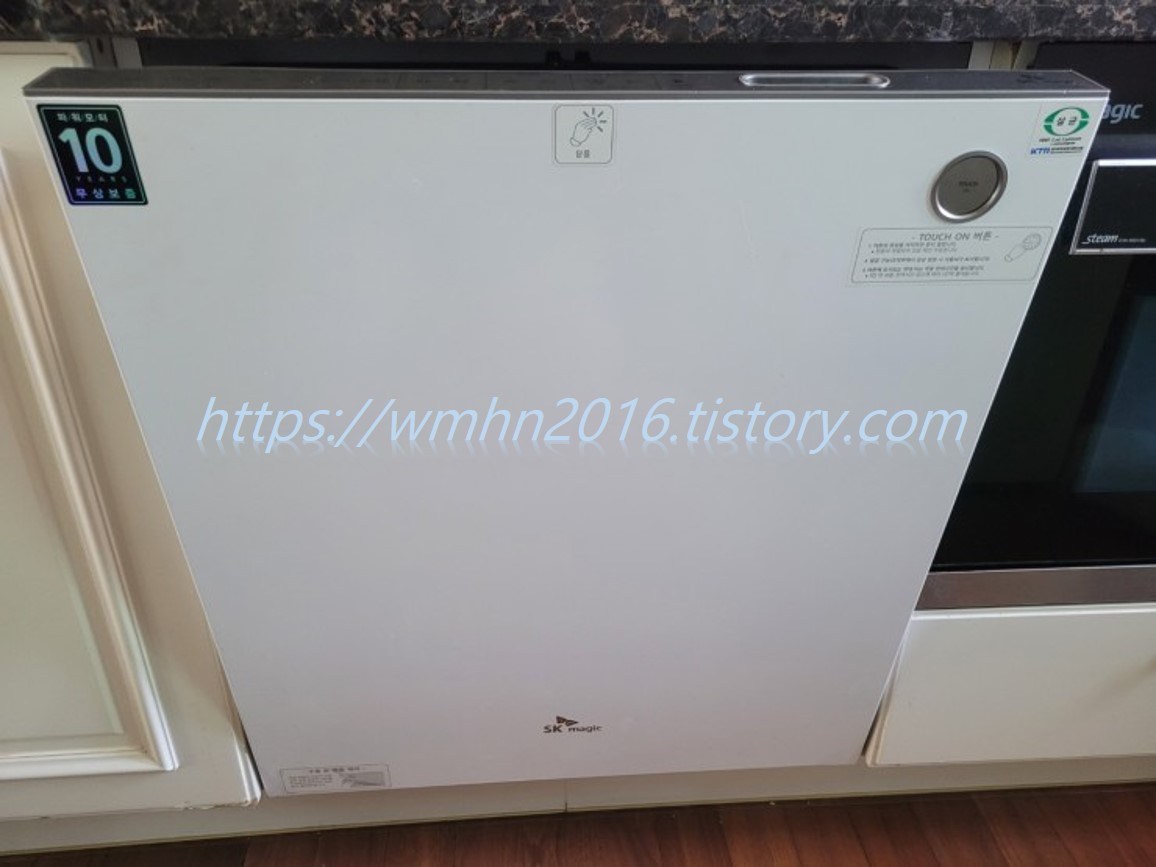

SK매직 식기세척기 DWA-8006B 입니다. 먼저, 전면도어를 열어 줍니다. 만약, 고장 등의 문제로 열리지 않는다면 왼쪽 하단에 있는 수동개폐레버를 당겨주세요.





전면도어를 활짝 열어준 후 전면패널 아래에 사진과 같이 고임목 등을 넣어 줍니다. 전면패널 분해를 위해 나사를 풀어주게 되는데 이 때 아래 빨간색 화살표 부분에 있는 수동개폐레버가 전면패널에 의해 손상되는 것을 막기 위한 이유입니다.

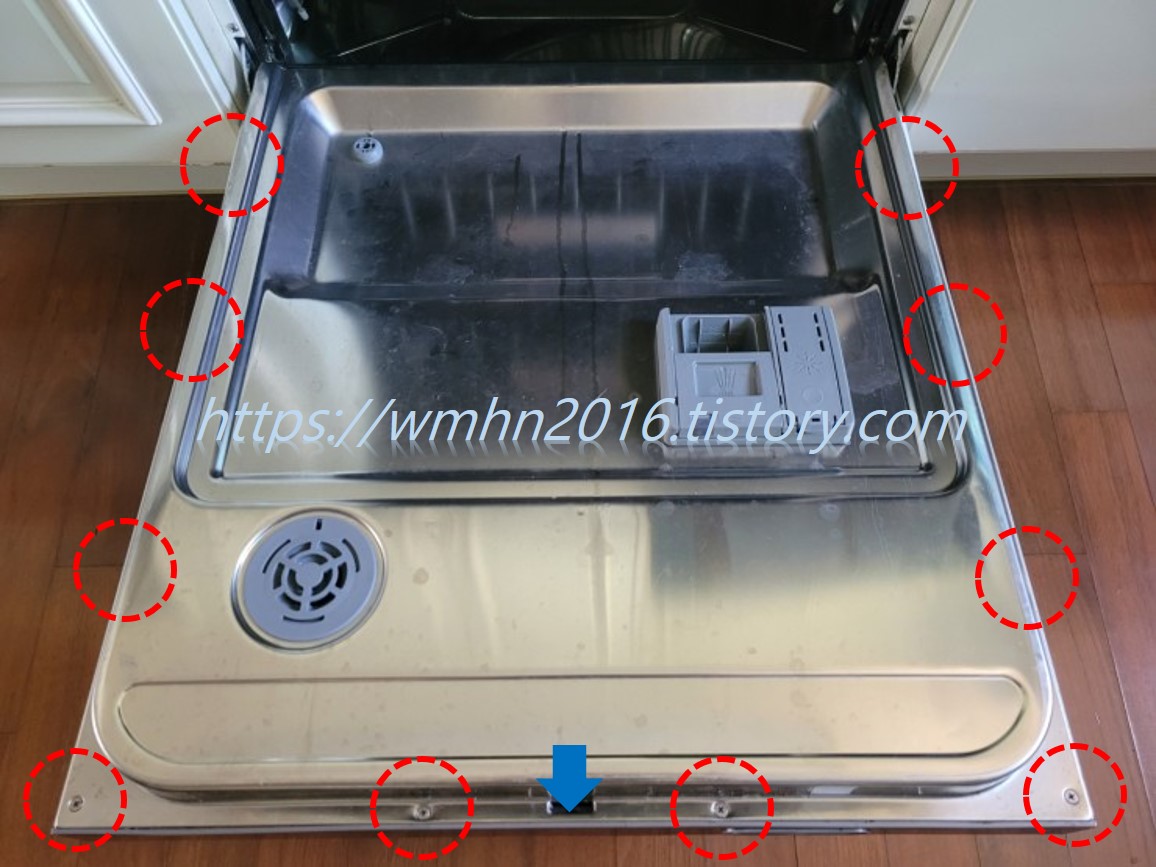

빨간색 점선원 부분에 있는 (+)나사 10개를 모두 풀어 줍니다. 마지막 나사를 풀어줄 때는 파란색 화살표 부분을 꽉 잡아서 전면패널이 과도하게 벌어지지 않도록 해주고, 마지막 나사는 파란색 화살표에 가까운 나사를 선택하시기 바랍니다.





아래 사진과 같이 전면패널이 아래로 떨어지지 않도록 잡아주면서 전면패널을 살짝 위로 들어 올리면서 분리해 줍니다. 안쪽에 케이블 등이 연결되어 있으니 조심하여 조금만 들어올려 분리해 줍니다.





가분리된 전면패널입니다. 이제 안쪽의 케이블과 와이어를 분해하여야 합니다.





먼저, 아래 빨간색 점선원 부분의 수동개폐레버와 연결된 와이어를 분리합니다.

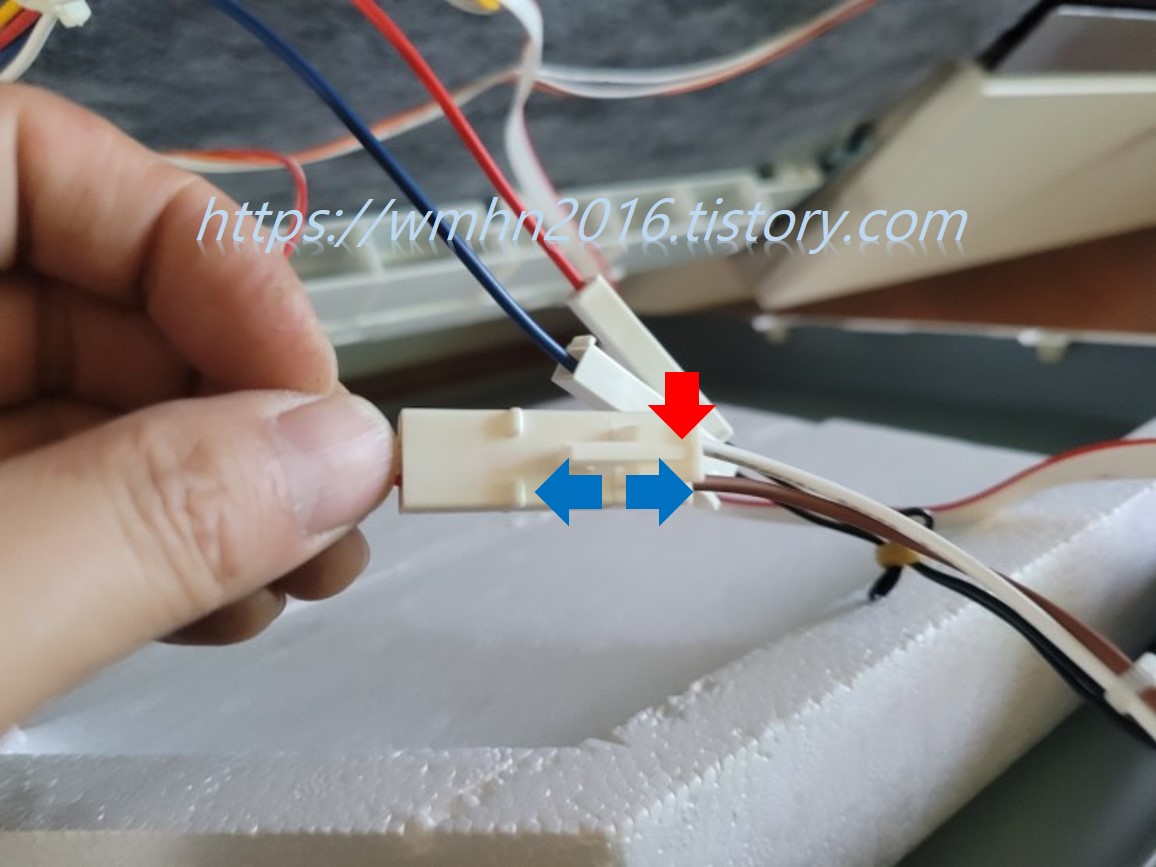

분리방법은 빨간색 화살표 부분에 걸려 있는 와이어를 뺀 후 파란색 화살표 부분의 레버에 연결된 와이어 끝부분을 빼주면 됩니다.





와이어를 분리한 후 나머지 케이블을 분리합니다.

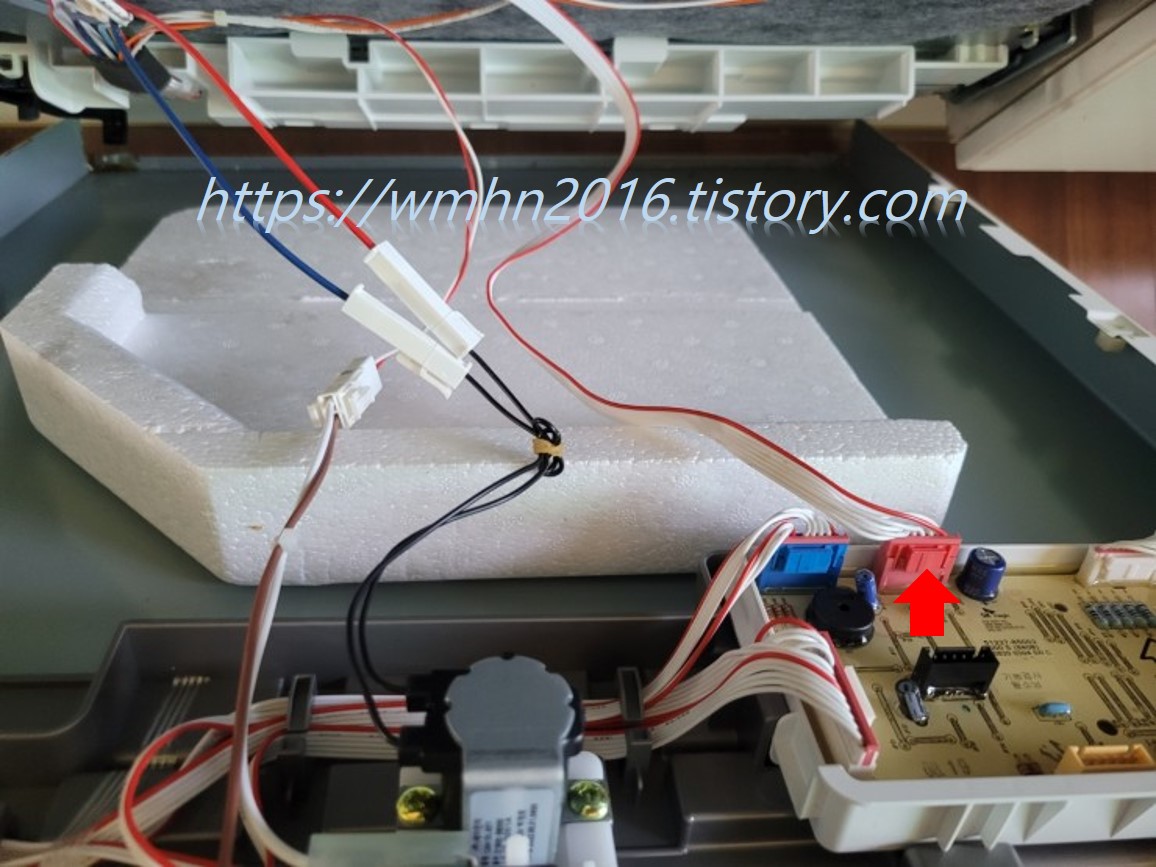

위 사진의 빨간색 점선원 부분의 커넥터는 아래 사진의 빨간색 화살표가 가리키는 커넥터 락 부분을 눌러주면서 빼주면 됩니다.





위 사진 중 파란색 점선원 부분의 커넥터는 아래 빨간색 화살표가 가리키는 커넥터 락 부분을 눌러 주면서 빼주세요.





전면패널이 분리된 전면도어의 사진입니다.





반응형

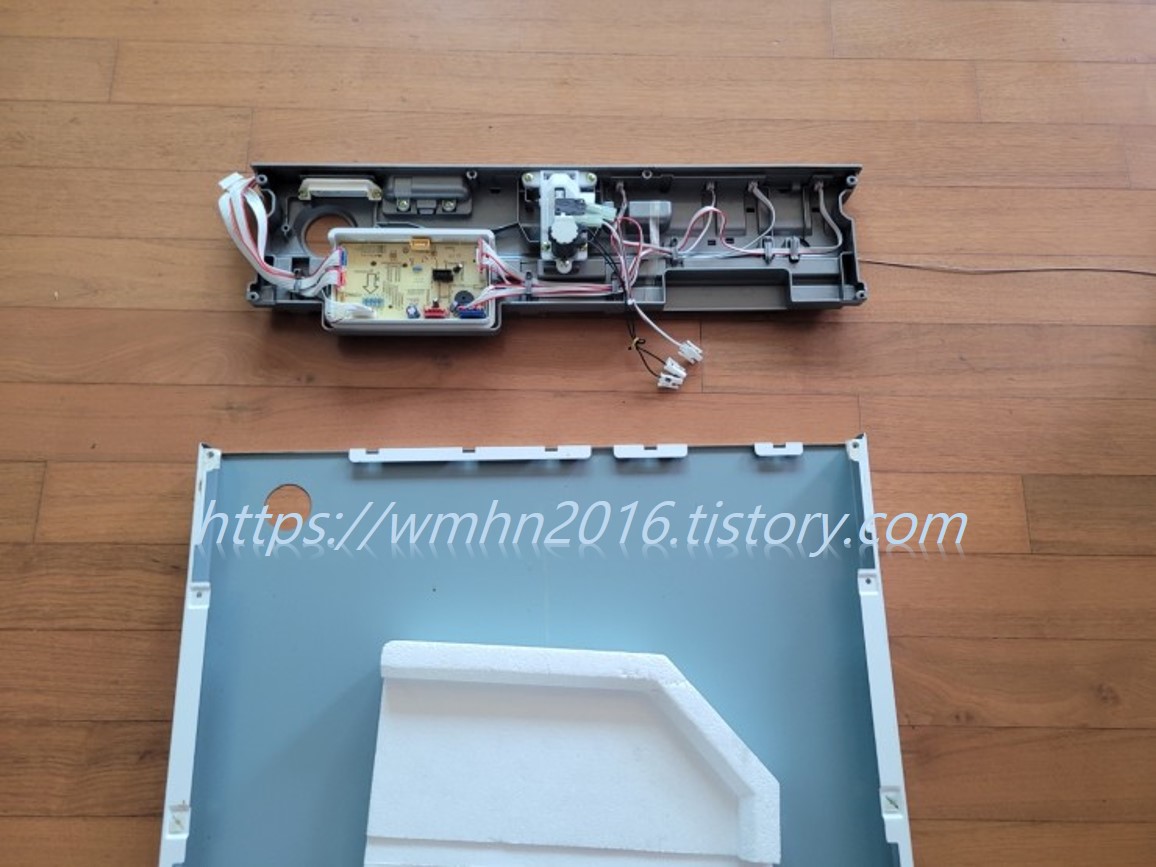

분리된 전면패널의 사진입니다.

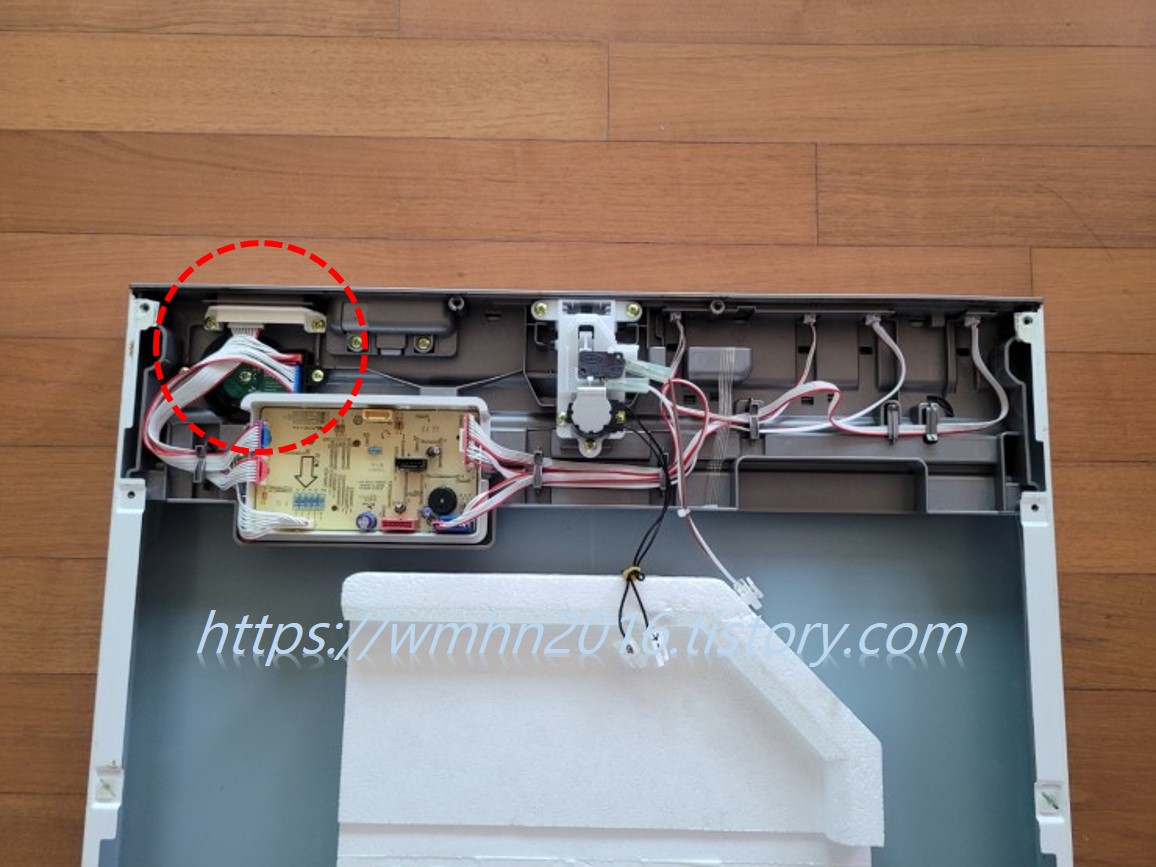

컨트롤 보드를 분리하기 위해서 아래 빨간색 점선원 부분의 터치온 버튼을 분리해야 합니다





터치온 버튼 분리을 위해서 빨간색 및 파란색 커넥터를 빼 줍니다. 아래 화살표들이 가리키는 커넥터 락 부분을 꼭 집은 후 빼주면 됩니다.





나머지 하얀색 커넥터도 분리합니다. 하얀색 커넥터도 동일한 방식으로 빼야 하는데 손가락이 잘 들어가지 않으므로 리무버 등을 이용하여 지렛대 형식으로 커넥터 락을 풀어 주면서 빼 줍니다.





다음은 아래 사진의 나사 3개를 풀어 줍니다. 그러면, 터치온 버튼의 기판이 쉽게 빠집니다.





터치온 버튼의 몸체를 분리하기 위해서는 아래 화살표가 가리키는 2군데의 걸쇠를 벌려 주면서 터치온 버튼의 몸체를 들어 올리면 분리됩니다.





아래 빨간색 화살표가 가리키는 브라켓은 바닥쪽으로 빼 주세요.





분리된 터치온 버튼 몸체입니다.





터치온 버튼의 브라켓의 사진입니다.





터치온 버튼이 분리되면 컨트롤 보드는 쉽게 분리됩니다.





이상으로 SK매직 식기세척기 DWA-8006B 전면패널 및 컨트롤보드 분해방법에 대한 설명을 마치겠습니다.
