[DIY] 제네시스 BH 330 캘리퍼 가이드 로드 윤활작업

2008년형 제네시스 BH330의 캘리퍼 가이드 로드 윤활작업에 대하여 설명을 하겠습니다. 브레이크 캘리퍼가 비슷한 형태의 다른 차종도 적용가능하니 참고하시기 바랍니다. 윤활작업 준비물은 브레이크 파츠 클리너, 브레이크 파츠 실리콘 루브리컨트, 물티슈, 드라이버 입니다.





캘리퍼 가이드핀 윤활작업을 위해서 차량 바퀴를 탈거하고 캘리퍼를 분리하여야 합니다. 방법은 아래 링크를 참고하세요



[차량바퀴 탈거방법]

[DIY] 자동차 바퀴 탈거 및 장착방법



[캘리퍼 분리방법]

[DIY] 2008년식 제네시스 BH330 전륜 브레이크 패드 교체방법

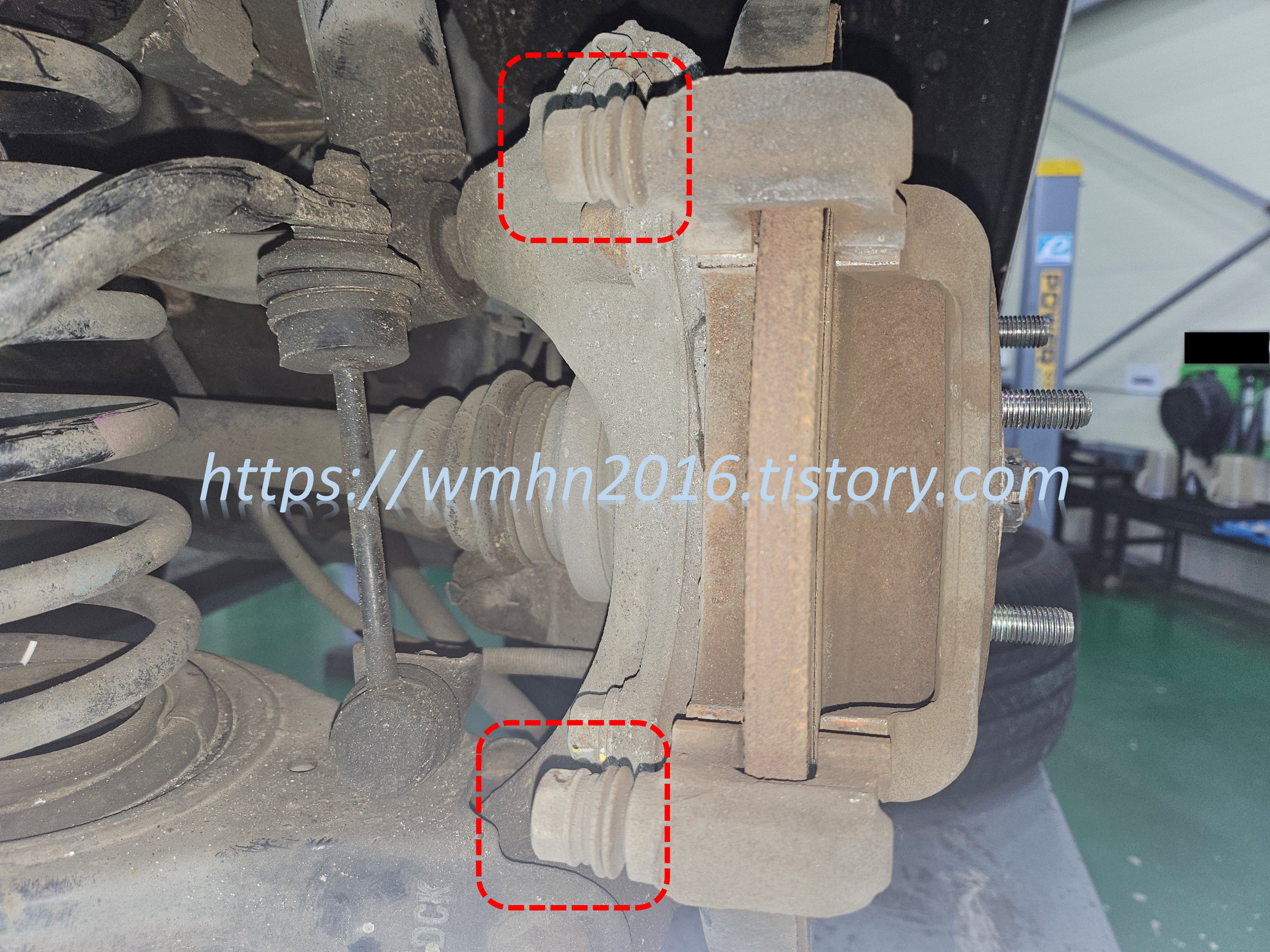

캘리퍼 분리를 한 후 보면 캘리퍼 1개마다 가이드 로드와 고무부트가 2쌍씩 있습니다.





이 가이드 로드 및 고무부트는 아래 화살표 방향으로 빼내면 쉽게 분리가 됩니다. 여기서 주의할 점은 캘리퍼마다 가이드로드 및 고무부트가 캘리퍼 위측과 아래측에 1쌍씩 총 2쌍이 있는데 나중에 조립할 때 위치가 뒤바뀌지 않도록 하여야 한다는 점입니다.





분리한 가이드 로드 및 고무부트 1쌍입니다. 분진 등이 붙어 많이 오염되어 있습니다.





브레이크 파츠 클리너를 사용하여 가이드 로드와 고무부트를 청소하여 줍니다. 훼손된 부분이 있다면 현대자동차 부품상사 등을 통하여 새부품을 구매하여 준비해 주세요.





아래 빨간색 화살표가 가리키는 가이드 로드 구멍을 브레이크 파츠 클리너를 이용하여 청소하여 줍니다. 물티슈와 드라이버를 이용하면 깨끗이 청소할 수 있습니다.





청소가 끝나면 윤활작업을 하여야 합니다. 저의 경우는 아래와 같이 브레이크 파츠 실리콘 루브리컨트를 사용하였습니다.





반응형

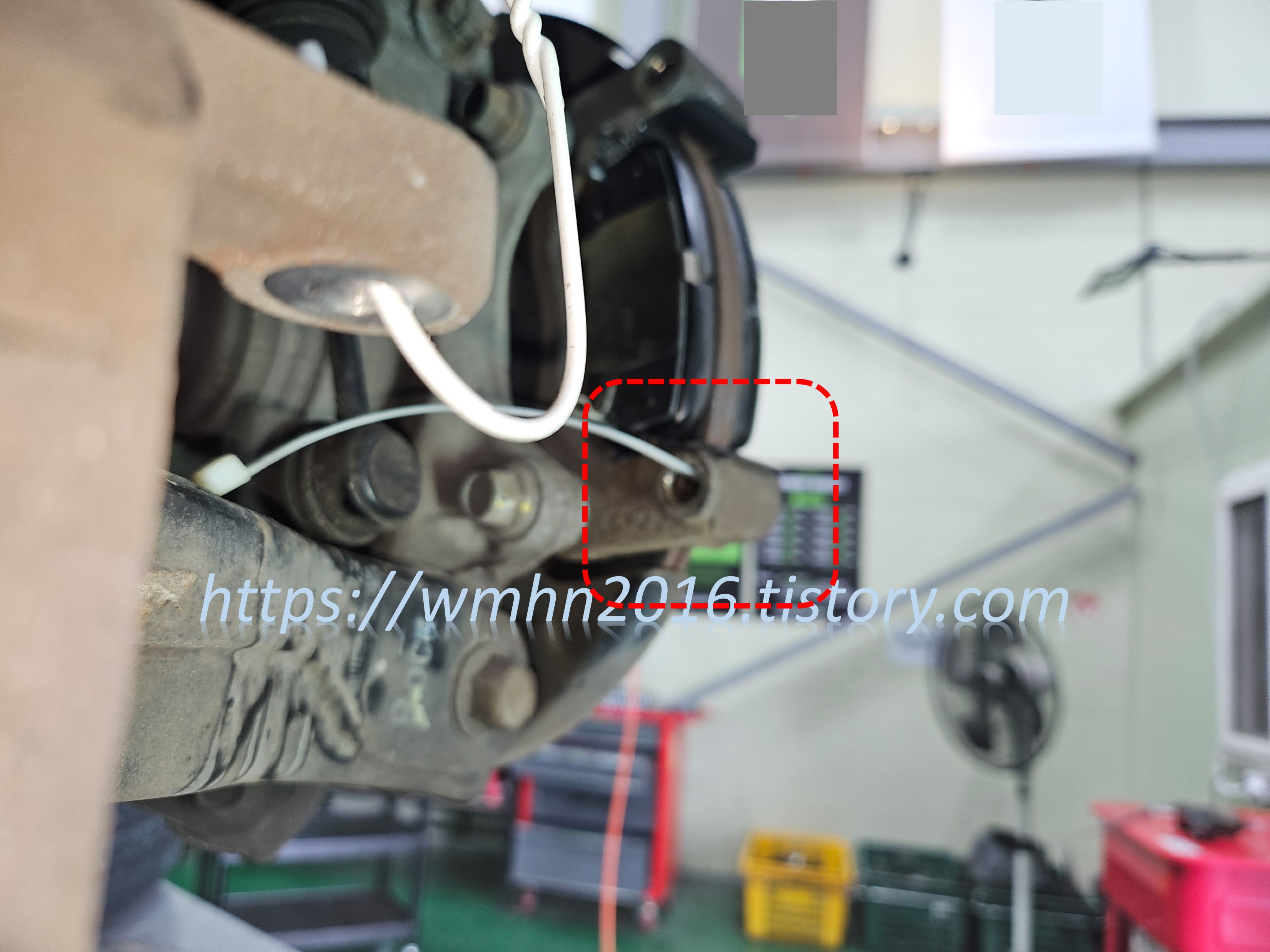

케이블 타이 등을 이용하여 가이드 로드 장착구멍 내부에 브레이크 파츠 실리콘 루브리컨트를 도포하여 줍니다.

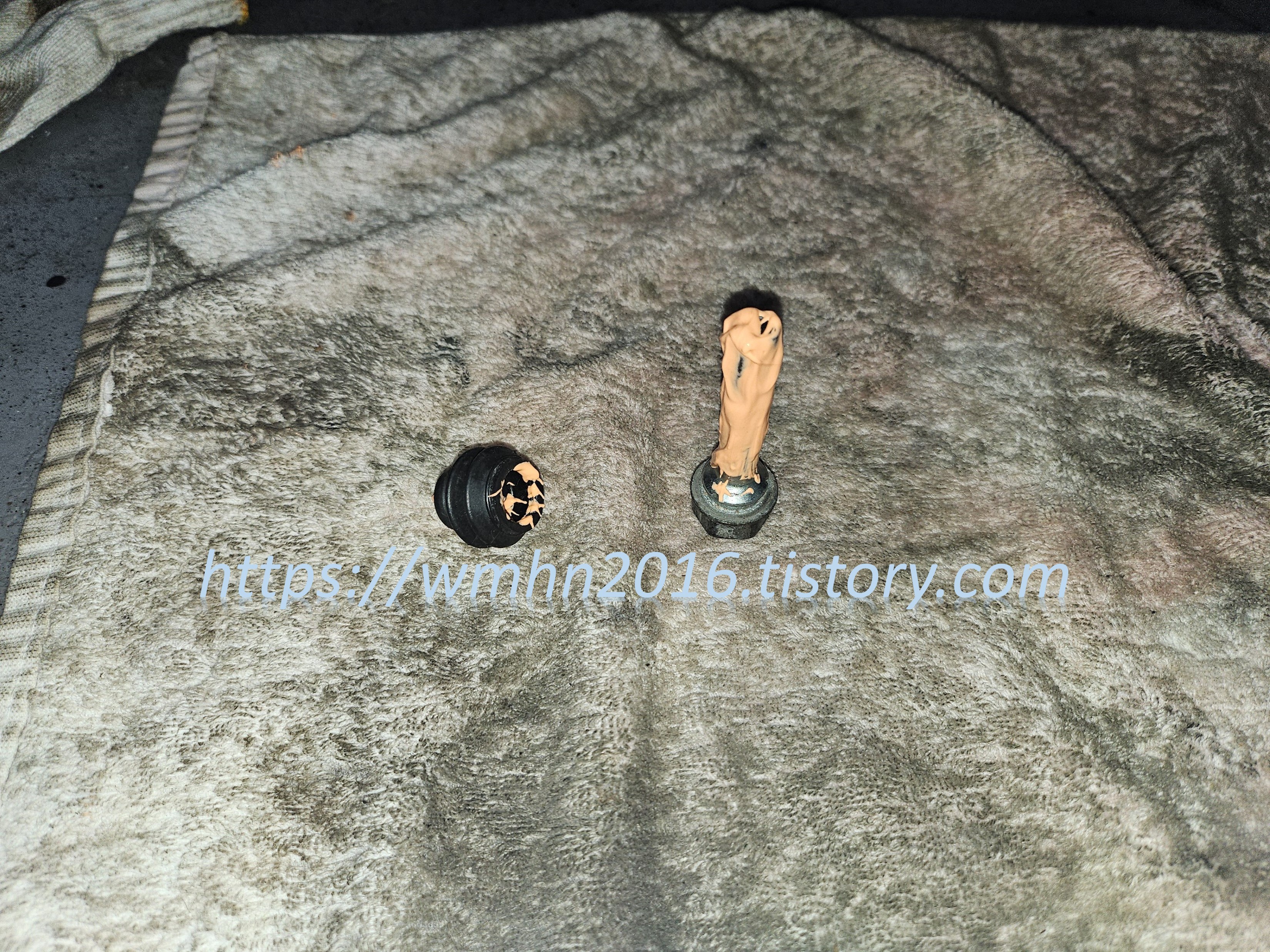

가이드 로드와 고무부트에도 브레이크 파츠 실리콘 루브리컨트를 도포합니다. 아래 사진은 좀 많이 도포된 사진이오니 아래 사진보다는 적게 도포하여 주세요.





고무부트를 장착하지 말고 가이드 로드만을 가이드 로드 구멍에 여러번 넣었다 뺐다하여 넘쳐나오는 루브리컨트는 닦아 주세요.





최종 가이드 로드 장착 전에 고무부트를 먼저 끼워 줍니다. 고무부트의 외부직경이 작은 부분이 캘리퍼 가이드 로드 구멍으로 들어가야 하니 참고하세요.





다음은 아래와 같이 가이드 로드를 끼워 줍니다.





가이드  로드를 끼워 끝까지 눌렀다 놓았다를 수차례 반복하여 내부의 공기를 빼 줍니다. 여러 번 반복하여 가이드 로드를  눌렀을 때에도 고무부트의 형태가 아래와 같으면  가이드 로드를 빼서 루브리컨트를 조금씩 닦아 주세요. 다시 가이드 로드를 뺐다 끼운 경우는 다시 여러차례 가이드 로드를 끝까지 눌렀다 놓았다를 반복하여 공기를 제거하여 줍니다.

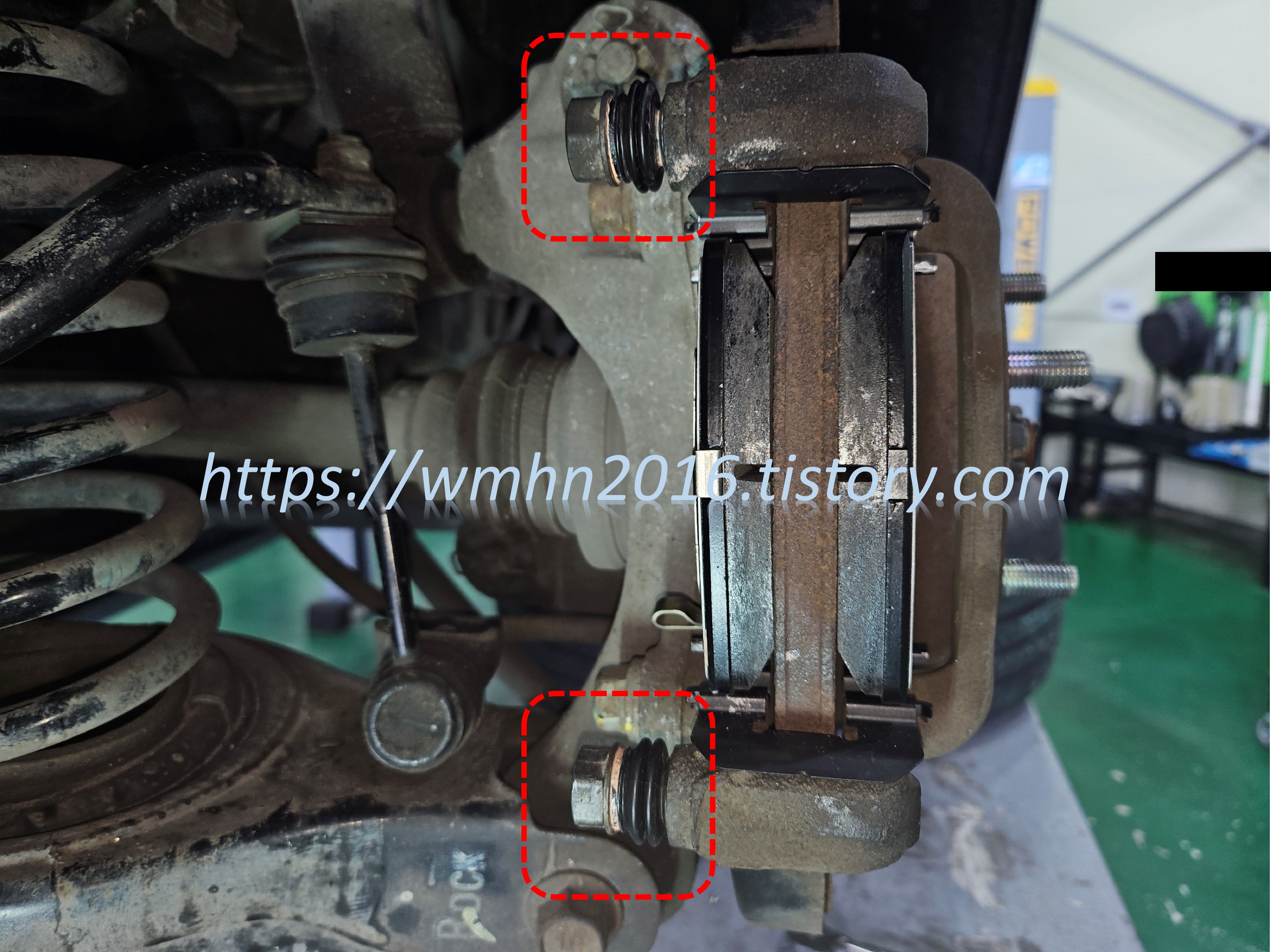

아래와 같이 고무부트 형태가 나오면 적당한 윤활작업 및 공기제거가 된 것입니다. 가이드 로드를 눌렀다가 놓으면 부드럽게 고무부트가 아래 형태가 되면 제대로 작업이 된 것이니 참고하세요.





이상으로 캘리퍼 가이드 로드 윤활작업에 대한 설명을 마치겠습니다.
